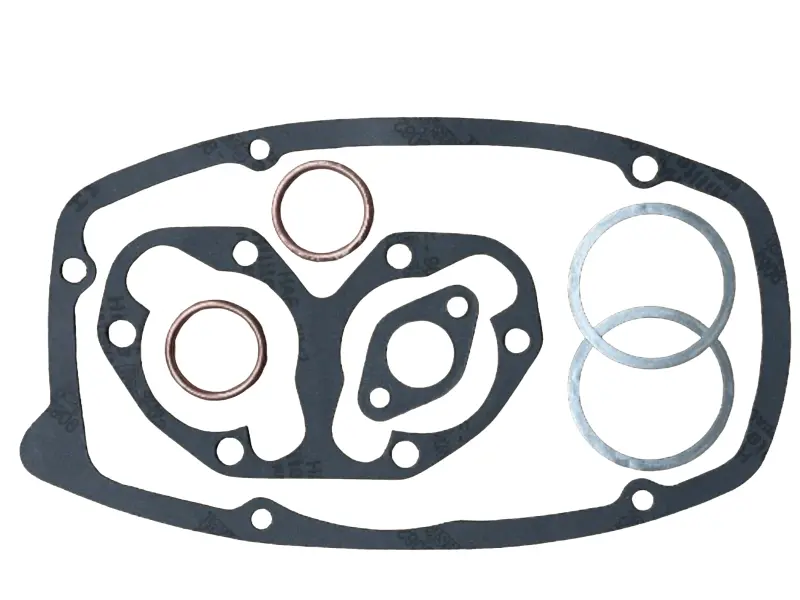

Набор прокладок двигателя JAWA 350 6V VCH, Польша

Набор прокладок двигателя JAWA 350 6V

Комплект VCH предназначен для обслуживания двухтактного двигателя мотоцикла JAWA 350 в исполнении 6V. Прокладки устанавливаются между соответствующими сопрягаемыми деталями мотора и восстанавливают уплотнение соединений после разборки. Такой набор пригодится при плановом ремонте, устранении подтеканий или повторной сборке двигателя, когда старые уплотнения уже обжаты, повреждены либо потеряли правильную форму.

Назначение комплекта

Двигатель состоит из нескольких разъемных деталей, поверхности которых должны прилегать друг к другу через прокладки подходящей конфигурации. В комплект входят контурные прокладки с крепежными отверстиями, а также кольца нескольких диаметров. Разные формы рассчитаны на свои места установки, поэтому набор позволяет заранее подготовить необходимые уплотнения к разборке мотора и не подбирать каждую позицию отдельно в процессе ремонта.

Прокладки помогают герметизировать стыки и компенсировать небольшие особенности прилегания обработанных поверхностей. Исправное уплотнение важно для нормальной работы собранного двигателя: оно препятствует нежелательному выходу масла, топливовоздушной смеси или газов через обслуживаемое соединение — в зависимости от назначения конкретной прокладки. При этом комплект не устраняет дефекты самих деталей. Трещины, глубокие риски, деформация и повреждение посадочной плоскости требуют отдельной проверки и ремонта.

Как проверить совместимость

Основные ориентиры при выборе — модель JAWA 350 и версия 6V. Обозначение 6V в названии служит признаком соответствующего поколения мотоцикла и конструкции двигателя, а не характеристикой работы самих прокладок. Набор нельзя подбирать только по рабочему объему или внешнему сходству: у разных выпусков JAWA могут отличаться очертания каналов, расположение крепежных отверстий и размеры посадочных мест.

• Уточните, что ремонтируется именно двухтактный двигатель JAWA 350 версии 6V.
• Сопоставьте формы старых прокладок с контурами деталей из набора.
• Проверьте расположение всех отверстий, внутренних вырезов и уплотнительных колец.
• Если мотор ранее ремонтировали или заменяли, ориентируйтесь на фактически установленную модификацию, а не только на документы мотоцикла.

Подготовка и установка

Перед сборкой старую прокладку и ее остатки полностью удаляют, а обе сопрягаемые поверхности очищают от загрязнений. Посадочные плоскости необходимо осмотреть: на них не должно оставаться фрагментов прежнего уплотнения, заусенцев и загрязнений, мешающих равномерному прилеганию. Новую прокладку сначала совмещают без окончательной затяжки, проверяя свободное совпадение крепежных отверстий и каналов. Подрезать деталь или принудительно растягивать кольцо для установки в неподходящее место не следует.

Крепеж затягивают равномерно, в последовательности и с усилием, предусмотренными руководством по ремонту конкретного двигателя. Чрезмерное усилие способно деформировать прокладку или сопрягаемую деталь, а неравномерная затяжка ухудшает прилегание. Дополнительные герметизирующие составы применяют только там, где это допускает технология сборки данного соединения. После запуска отремонтированного двигателя контролируют места разъема и убеждаются, что следов утечки нет.

Этот комплект подходит для подготовки к ремонту JAWA 350 6V, когда двигатель предстоит разбирать с нарушением существующих уплотнений. Точная сверка версии мотора, конфигурации снятых деталей и посадочных контуров до начала сборки помогает избежать остановки ремонта из-за несовпадения прокладки.
