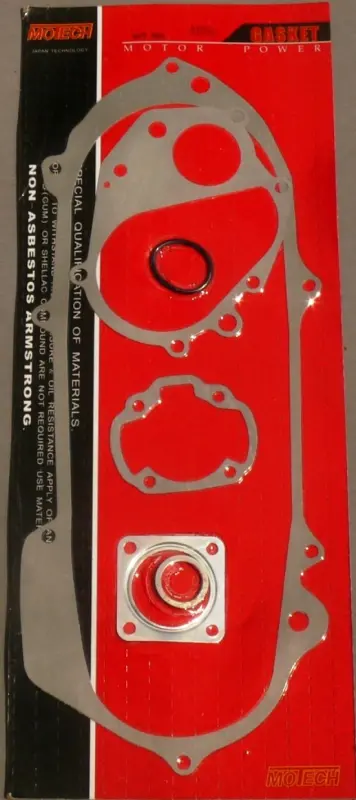

Набор прокладок двигателя Suzuki AD50

Набор прокладок двигателя Suzuki AD50

Комплект предназначен для ремонта и обратной сборки двигателя скутера Suzuki AD50. Профильные прокладки устанавливаются между сопрягаемыми деталями мотора и закрывают технологические стыки после разборки. Они помогают сохранять герметичность соединений картера, цилиндровой части и крышек, не позволяя рабочим средам выходить наружу или переходить между полостями. Такой набор нужен при плановом обслуживании, устранении течи, вскрытии двигателя для диагностики либо замене деталей, для доступа к которым приходится разъединять уплотненные поверхности.

В комплект входят несколько плоских прокладок разной формы и кольцевые уплотнения. Их контуры, отверстия под крепеж и проходные каналы рассчитаны на соответствующие соединения двигателя AD50. Разные детали набора выполняют общую задачу, но не являются взаимозаменяемыми: каждая прокладка должна устанавливаться только на свое посадочное место. Перед началом ремонта разложите детали по контурам и сопоставьте их со снятыми прокладками и сопрягаемыми поверхностями. Это поможет заранее определить назначение каждого профиля и не перепутать близкие по размеру позиции.

Когда требуется замена прокладок

Новые уплотнения устанавливают после разборки соединений, если прежние прокладки потеряли целостность, деформировались, прилипли к поверхности или были повреждены при снятии крышки либо корпуса. Поводом для ремонта также служат следы масла на наружных стыках, загрязнение вокруг соединения и повторное запотевание после очистки. Одной замены прокладки недостаточно, если причина течи связана с повреждением детали двигателя, ослабленным крепежом или нарушением геометрии плоскости, поэтому состояние самого соединения проверяют до сборки.

Что проверить при подборе

• Модель двигателя. Набор рассчитан на Suzuki AD50. Обозначение скутера само по себе не заменяет проверку двигателя: на технике после ремонта могли быть установлены другие картер, цилиндр или крышки.
• Форму деталей. Сравните внешний контур, расположение крепежных отверстий, окон и каналов с ранее установленными прокладками. Все вырезы должны совпадать без натяжения и принудительного смещения.
• Объем ремонта. Определите, какие соединения будут разбираться, и убедитесь, что для каждого из них в наборе имеется подходящая прокладка или кольцо. Точный состав лучше проверить до снятия двигателя и крышек.
• Состояние посадочных мест. На плоскостях не должно оставаться фрагментов старого уплотнения, затвердевших отложений, глубоких рисок и заусенцев, способных помешать равномерному прилеганию.

Подготовка и установка

После разборки остатки прежних прокладок аккуратно удаляют, не повреждая сопрягаемые поверхности. Посадочные места очищают и проверяют на дефекты. Новую деталь укладывают ровно, совмещая все отверстия и каналы; подрезать контур, растягивать кольца или пробивать дополнительные отверстия нельзя. Направление установки, необходимость специального состава и порядок затяжки крепежа определяются конструкцией конкретного соединения и ремонтной документацией Suzuki AD50. Произвольное нанесение толстого слоя герметика способно перекрыть проходы или помешать правильной посадке.

Крепеж затягивают равномерно с предусмотренным для обслуживаемой детали моментом. После сборки двигатель проверяют на отсутствие течей и контролируют состояние стыков после первого запуска. Набор удобен для комплексного ремонта AD50, когда вскрывается несколько соединений: необходимые уплотнительные профили можно подготовить заранее и последовательно заменить по мере сборки. Если двигатель ранее переделывался, окончательным критерием выбора остаются конфигурация установленных деталей и совпадение всех посадочных контуров.
