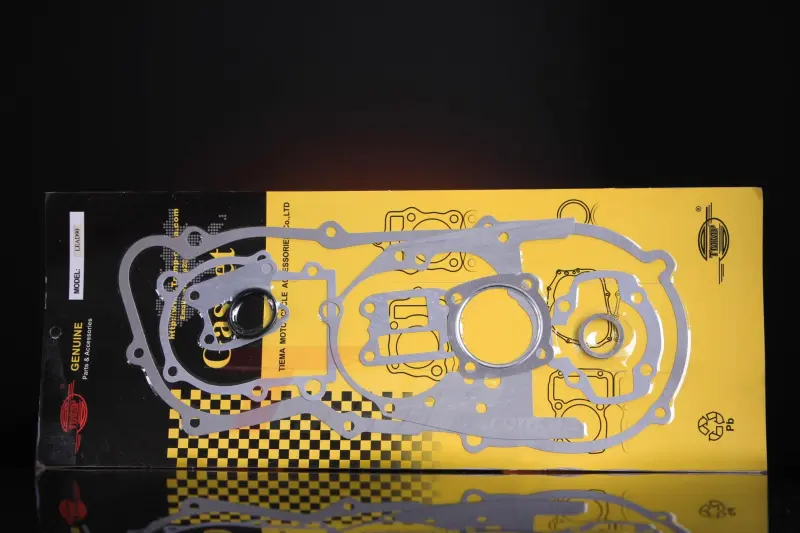

Комплект прокладок двигателя Honda Lead 90 (TM)

Комплект прокладок двигателя Honda Lead 90 (TM)

Комплект предназначен для ремонта двухтактного двигателя скутера Honda Lead 90. Прокладки устанавливаются между сопрягаемыми деталями мотора и восстанавливают герметичность соединений после разборки. Такой набор нужен при плановом обслуживании, устранении течей, ремонте цилиндропоршневой группы или более глубокой разборке двигателя, когда старые уплотнения уже нельзя использовать повторно.

Назначение прокладок

Детали двигателя соединяются по точно обработанным плоскостям, однако одного контакта металлических поверхностей недостаточно для надежного уплотнения. Прокладки заполняют предусмотренный конструкцией зазор и помогают разделять зоны двигателя, в которых должны сохраняться заданные условия работы. Для двухтактного мотора герметичность особенно важна не только в районе цилиндра, но и в соединениях картера: нежелательный подсос воздуха способен нарушить приготовление смеси и повлиять на работу двигателя.

В комплект входят плоские прокладки нескольких форм и размеров для разных мест установки. Набор позволяет заранее подготовить уплотнения к разборке мотора и не подбирать каждую позицию отдельно уже во время ремонта. Точное назначение каждой детали определяют по конфигурации ремонтируемого двигателя, форме каналов, расположению крепежных отверстий и схеме сборки Honda Lead 90.

Как проверить совместимость

Основная применяемость комплекта — Honda Lead 90 с двухтактным двигателем объемом 90 см³; для этой модели используется обозначение HF05. Перед заказом необходимо убедиться, что ремонтируется именно версия Lead 90, поскольку похожее название модели не означает одинаковую конструкцию двигателя. Honda Lead другого объема или поколения может иметь иные контуры сопрягаемых поверхностей и расположение каналов.

• Модель скутера: Honda Lead 90.
• Модификация: HF05.
• Тип двигателя: двухтактный.
• Категория детали: комплект плоских прокладок двигателя.

Дополнительно сравните новые прокладки со снятыми деталями: должны совпадать наружный контур, диаметр основных отверстий, положения каналов и точки крепления. Если на скутере установлен нестандартный цилиндр, расточенный мотор или тюнинговый комплект увеличенного объема, применяемость следует определять по фактической конфигурации. Прокладки для штатного двигателя и детали для увеличенного диаметра цилиндра не являются взаимозаменяемыми автоматически.

Подготовка и установка

Перед сборкой остатки прежних прокладок удаляют с обеих сопрягаемых плоскостей. Поверхности очищают аккуратно, не оставляя задиров, глубоких царапин и фрагментов старого уплотнения. Затем проверяют плоскости, резьбу, крепеж и прилегающие детали. Новая прокладка не устраняет деформацию корпуса или цилиндра, поэтому обнаруженные повреждения нужно устранить до окончательной сборки.

Каждую прокладку размещают без перекоса, совмещая крепежные отверстия и каналы. Она не должна перекрывать проходы или выступать внутрь сопрягаемой зоны. Герметизирующий состав применяют только там и тем способом, который предусмотрен руководством по ремонту конкретного двигателя. Избыточное количество состава может попасть в каналы, поэтому использовать его как замену правильной подготовке плоскостей нельзя.

Крепеж затягивают в установленной последовательности и с моментом, указанным для соответствующего соединения Honda Lead 90. Неравномерная или чрезмерная затяжка способна деформировать плоскости и повредить новую прокладку. После сборки проверяют отсутствие утечек, постороннего подсоса воздуха и других признаков нарушения герметичности.

Когда нужен новый комплект

Прокладки меняют после вскрытия соединений двигателя, при обнаружении разрывов, продавленных участков, следов прорыва газов или подтеков по стыкам. Комплект подходит для подготовки ремонта Honda Lead 90, когда требуется восстановить штатные соединения мотора и собрать разобранные детали с новыми уплотнениями. До начала работ рекомендуется сопоставить состав набора с перечнем соединений, которые будут вскрываться: это помогает провести сборку последовательно и не оставлять старые прокладки в уже разобранных местах.
