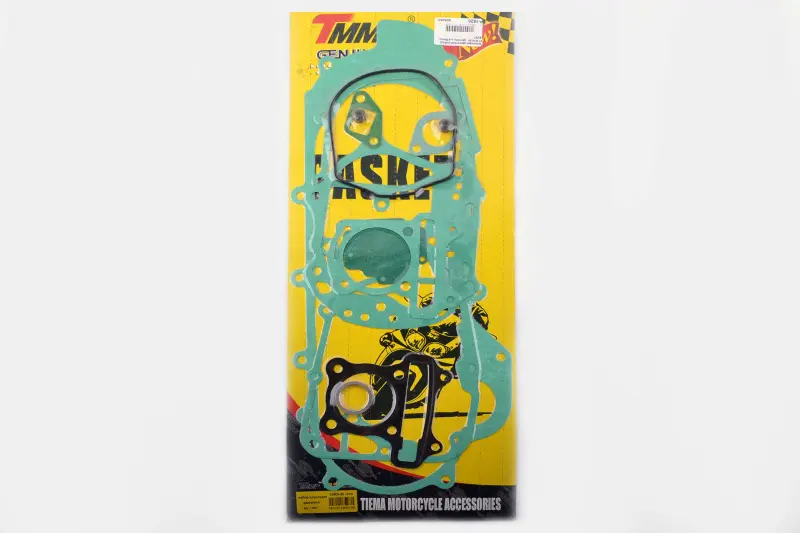

Набор прокладок двигателя 4T GY6 80 Ø47 мм, L-430 мм (TM)

Набор прокладок двигателя 4T GY6 80 Ø47 мм, L-430 мм

Комплект предназначен для ремонта четырехтактных скутерных двигателей семейства GY6 80 с цилиндром Ø47 мм и исполнением длиной 430 мм. Он объединяет прокладки разных контуров, необходимые при разборке двигателя, снятии цилиндровой группы, крышек и других сопрягаемых деталей. Такой набор удобен при комплексном обслуживании: подходящие уплотнения можно подготовить заранее и не искать каждую позицию отдельно уже в процессе сборки.

Прокладки располагаются между неподвижными сопрягаемыми поверхностями двигателя. Их задача — заполнить расчетный зазор, обеспечить плотное соединение деталей и ограничить выход масла или газов через стыки. Для зоны цилиндра особенно важны правильное совпадение отверстий и равномерное прилегание по всему контуру. Прокладки крышек герметизируют собственные соединения и не должны перекрывать каналы, крепежные отверстия либо посадочные участки.

Совместимость и подбор

Обозначения GY6 80, Ø47 мм и L-430 мм следует проверять вместе. Диаметр 47 мм относится к соответствующему исполнению цилиндровой группы, а длина 430 мм помогает различить версии двигателя и длинных прокладок крышки. Одного общего названия GY6 для выбора недостаточно: внутри семейства применяются разные диаметры цилиндра и варианты картерных деталей.

• Тип двигателя: четырехтактный GY6 80.
• Связанные обозначения двигателя: 139QMA/1P39QMA и 139QMB/1P39QMB.
• Диаметр цилиндровой группы: Ø47 мм.
• Размер исполнения: L-430 мм.
• Назначение: уплотнение разъемных соединений при ремонте и последующей сборке двигателя.

Перед заказом сравните старые прокладки и детали двигателя по внешнему контуру, расположению крепежных и проходных отверстий, диаметру цилиндра и длине наиболее протяженной прокладки. Особое внимание требуется после замены двигателя, цилиндровой группы или крышки: установленная ранее деталь может отличаться от типовой комплектации конкретной модели скутера. Совпадение марки и внешнего названия техники само по себе не подтверждает нужную конфигурацию.

Подготовка к установке

Комплект применяют после разборки соединений, где прежние прокладки были обжаты, повреждены либо потеряли герметичность. Остатки старого уплотнения необходимо аккуратно удалить, а сопрягаемые плоскости очистить от масла и загрязнений. На них не должно оставаться фрагментов прокладки, способных создать локальный зазор. Одновременно проверяют состояние плоскостей, резьбы и крепежа: новая прокладка не исправляет деформацию детали или повреждение посадочной поверхности.

При сборке каждую прокладку укладывают без натяжения и смещения, совмещая ее контур со всеми отверстиями. Крепеж затягивают в последовательности и с моментом, предусмотренными для конкретного двигателя. Составы для дополнительного уплотнения используют только там, где это допускает инструкция по ремонту: излишек состава способен выйти внутрь соединения и перекрыть небольшой канал. После первого запуска проверяют стыки на отсутствие следов масла и посторонних газов, а также контролируют нормальную работу двигателя.

Набор подходит для планового ремонта GY6 80, восстановления двигателя после разборки и обслуживания цилиндровой группы или крышек. Точное совпадение Ø47 мм, исполнения L-430 мм и геометрии всех нужных прокладок позволяет подготовить двигатель к аккуратной сборке без случайного сочетания деталей от разных версий GY6.
