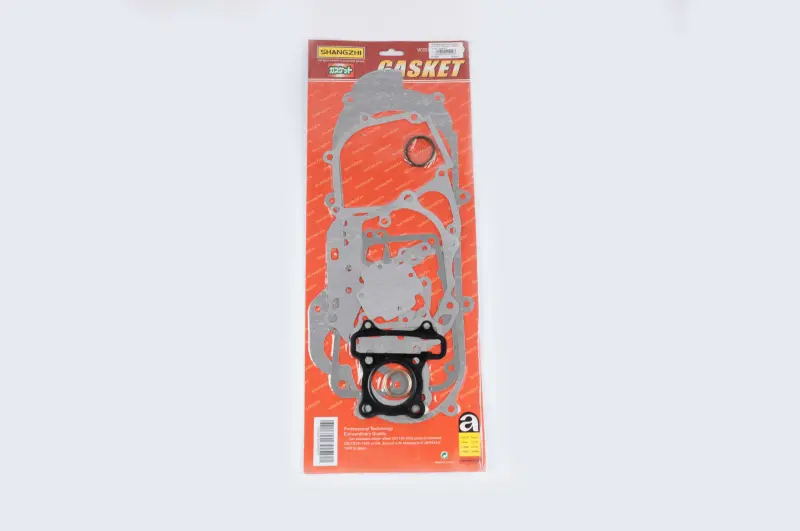

Комплект прокладок двигателя SHANGZHI GY6 60, Ø44 мм, L-400 мм, mod. A

Комплект прокладок двигателя SHANGZHI GY6 60

Набор предназначен для обслуживания четырехтактных скутерных двигателей GY6 60 семейства 139QMA/139QMB с диаметром цилиндра 44 мм и исполнением L-400 мм. Прокладки устанавливаются между сопрягаемыми деталями двигателя и восстанавливают герметичность соединений после разборки. Они необходимы там, где требуется удерживать моторное масло, сохранять уплотнение цилиндровой части и защищать стыки от проникновения загрязнений.

Комплект объединяет прокладки разных форм и размеров для нескольких соединений двигателя. Такое решение удобно при плановом ремонте, разборке цилиндровой группы, устранении подтеканий или обслуживании крышек: подходящие уплотнения можно заменить одновременно, не оставляя в разобранном моторе поврежденные либо деформированные детали. Различные контуры, отверстия под крепеж и каналы рассчитаны на соответствующие посадочные поверхности конкретного исполнения GY6.

Что учитывать при подборе

Обозначения GY6, 139QMA или 139QMB сами по себе недостаточны для безошибочного выбора: двигатели этого семейства имеют несколько размерных вариантов. Для этого набора ключевыми параметрами являются четырехтактная конструкция, исполнение GY6 60, диаметр 44 мм и длина L-400 мм. Все четыре признака следует сопоставить с установленным двигателем. Особенно важно не путать L-400 мм с версиями L-430 и L-460 мм: у них могут отличаться форма длинных прокладок, положение крепежных отверстий и общий контур картера.

Перед установкой приложите старые и новые прокладки друг к другу без растяжения и проверьте наружный контур, диаметр центральных отверстий, расположение масляных каналов и точек крепления. Совпадение только по объему или названию серии не заменяет проверку геометрии. Если двигатель ранее ремонтировался или получил цилиндровую группу другого размера, ориентироваться нужно на его фактическую конфигурацию: для этого комплекта предусмотрен диаметр 44 мм.

Рекомендации по установке

Прокладки устанавливают на ровные и тщательно очищенные сопрягаемые поверхности. Остатки прежнего уплотнения, загрязнения и неровности мешают равномерному прилеганию и могут стать причиной повторного подтекания. При очистке нельзя повреждать плоскости картера, цилиндра и крышек острым инструментом. Перед сборкой также проверяют поверхности на задиры, трещины и заметную деформацию: новая прокладка не устраняет механические дефекты деталей.

Каждую прокладку необходимо разместить в предназначенном для нее соединении без смещения, перекручивания и перекрытия каналов. Крепеж затягивают равномерно, соблюдая порядок и момент, установленные для конкретного двигателя. Не следует компенсировать несовпадение отверстий растягиванием или подрезанием прокладки. Применение дополнительных герметизирующих составов допустимо только там, где это предусмотрено технологией сборки соответствующего узла.

Когда комплект требуется двигателю

• После разборки: снятые или поврежденные прокладки заменяют перед обратной сборкой, чтобы восстановить плотность соединений.
• При следах масла на стыках: сначала определяют место утечки и проверяют плоскости, после чего устанавливают подходящее уплотнение.
• При ремонте цилиндровой части: диаметр 44 мм сверяют с фактически установленным цилиндром и сопрягаемыми деталями.
• При обслуживании двигателя: набор позволяет подобрать прокладки разных контуров в рамках одного исполнения GY6 60 L-400 мм.

SHANGZHI mod. A подходит для ремонта совместимых четырехтактных скутерных двигателей, когда требуется набор под конфигурацию Ø44 мм и L-400 мм. Точная проверка кода двигателя, размерного исполнения и геометрии старых прокладок перед сборкой помогает избежать повторной разборки из-за неподходящего контура.
