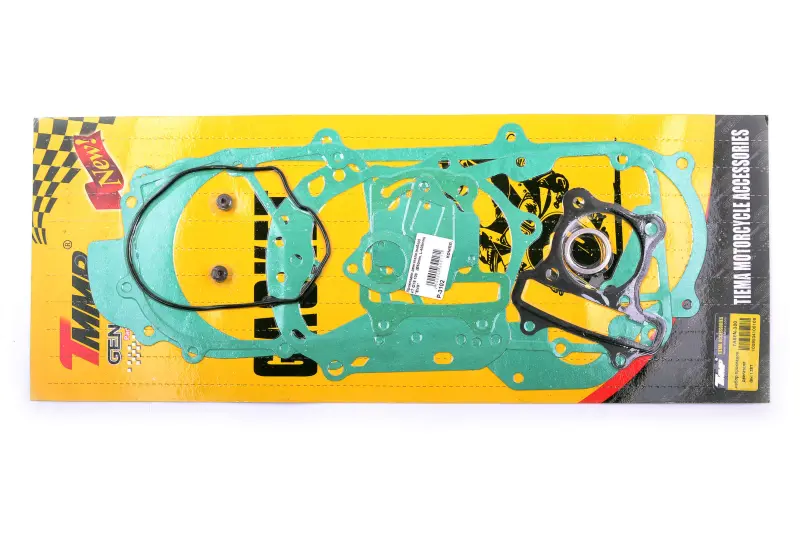

Набор прокладок двигателя TM 4T GY6 100, Ø50 мм, L 430 мм

Набор прокладок двигателя TM для 4T GY6 100

Комплект предназначен для ремонта четырехтактных скутерных двигателей семейства GY6 100. Прокладки устанавливаются между сопрягаемыми деталями двигателя и восстанавливают герметичность соединений после разборки. Они необходимы там, где требуется удерживать моторное масло, сохранять компрессию в цилиндропоршневой группе и не допускать утечек через стыки корпуса, цилиндра и крышек.

Набор рассчитан на конфигурацию GY6 100 с диаметром 50 мм и размерным обозначением L 430 мм. Подтверждена совместимость с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB в соответствующем исполнении на 100 см³. Эти моторы имеют несколько модификаций, поэтому обозначение семейства само по себе недостаточно для выбора. Перед заказом необходимо одновременно проверить код двигателя, диаметр 50 мм, размер L 430 мм, расположение крепежных отверстий и контуры демонтированных прокладок.

Назначение комплекта

Прокладки используют при ремонте, сопровождающемся снятием цилиндра, головки, крышек или разъединением корпусных деталей. После длительной эксплуатации уплотнения могут потерять форму, продавиться, растрескаться либо прилипнуть к посадочным плоскостям. Повторная установка поврежденной прокладки способна привести к просачиванию масла, снижению герметичности соединения и необходимости снова разбирать двигатель. Новый комплект позволяет заранее подготовить уплотнения для нескольких соединений и не подбирать каждую деталь отдельно во время ремонта.

В комплект входят прокладки разных контуров для соединений двигателя, а также кольцевые уплотнения. Такое исполнение удобно при комплексной разборке: детали одного набора согласованы с указанной конфигурацией GY6 100. При частичном ремонте мастер использует только прокладки, относящиеся к разобранным соединениям, а соответствие каждой позиции проверяет по форме, отверстиям и месту установки.

Что проверить при выборе

• Тип двигателя: четырехтактный GY6 100 для скутерной техники.
• Коды совместимых моторов: 139QMA/1P39QMA или 139QMB/1P39QMB в подходящей конфигурации.
• Диаметр: 50 мм — его следует сопоставить с установленной цилиндропоршневой группой.
• Размерное исполнение: L 430 мм; вариант нельзя заменять комплектом L 400 мм без подтверждения совпадения.
• Геометрия: контуры, каналы и крепежные отверстия должны совпадать с деталями конкретного двигателя.

Рекомендации по установке

Перед сборкой остатки старых уплотнений удаляют с обеих сопрягаемых поверхностей, не повреждая плоскости и кромки. Места установки очищают от загрязнений и масла, затем проверяют на задиры, деформацию и следы прежней утечки. Прокладку располагают без перекоса, совмещая отверстия, масляные каналы и направляющие. Она не должна перекрывать проходы или выступать внутрь соединения.

Крепеж затягивают в последовательности и с моментом, предусмотренными руководством для конкретного двигателя. Неравномерная затяжка способна сместить прокладку или создать перекос соединяемых деталей. После сборки двигатель проверяют на отсутствие подтеков и посторонних признаков разгерметизации. Набор подходит для планового восстановления GY6 100 и ремонта после разборки при условии точного совпадения всех размерных параметров.
