Прокладка клапанной крышки 4T GY6 125/150 MPG

Прокладка клапанной крышки 4T GY6 125/150 MPG

Уплотнительная деталь для четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. Она устанавливается между клапанной крышкой и головкой цилиндра, герметизирует верхнюю часть двигателя и помогает удерживать масло внутри полости клапанного механизма. Прокладка рассчитана на двигатели 152QMI/1P52QMI и 157QMJ/1P57QMJ, однако перед заказом необходимо проверить код установленного мотора и форму посадочного контура.

Назначение прокладки

Во время работы двигателя масло смазывает детали клапанного механизма под крышкой головки. Плотно установленная прокладка закрывает стык крышки с головкой цилиндра, препятствует выходу масла наружу и защищает внутреннюю полость от попадания дорожной пыли и грязи через место соединения. Это именно уплотнение неподвижного разъемного соединения, а не сальник вращающегося вала.

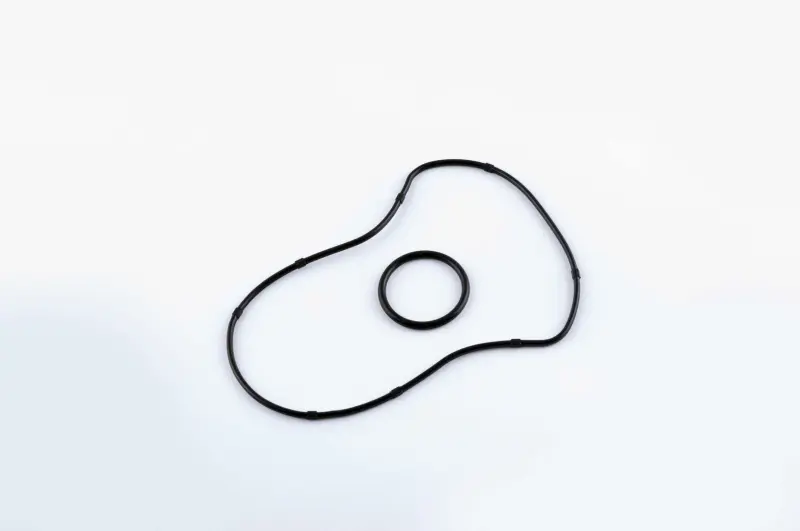

Форма детали соответствует конфигурации клапанной крышки GY6 125/150: предусмотрены фигурный наружный контур и круглый внутренний уплотнитель. Такая геометрия требует точного совмещения с канавками и прилегающими поверхностями крышки. Перекручивание, растяжение или защемление любого участка при сборке может нарушить плотность соединения.

Когда требуется замена

Основной повод проверить это уплотнение — масляные следы по краю клапанной крышки или на наружной поверхности головки цилиндра. После снятия крышки причиной замены также становятся затвердевшие, сплющенные, потрескавшиеся, растянутые либо деформированные участки старой прокладки. Одновременно следует осмотреть саму крышку: трещины, повреждение канавки или искривление прилегающей плоскости могут сохранять подтекание даже после установки новой детали.

Прокладку удобно менять при обслуживании головки цилиндра, регулировке клапанных зазоров и других операциях, для которых снимается клапанная крышка. Если масло появилось в верхней части двигателя, до разборки стоит очистить загрязненный участок и определить место выхода: следы могут распространяться по поверхности и не всегда точно указывают на источник.

Как проверить совместимость

• Тип двигателя: четырехтактный GY6, а не внешне похожий мотор другой серии.
• Рабочий объем: исполнение для 125 или 150 см³.
• Код мотора: заявлена совместимость с 152QMI/1P52QMI и 157QMJ/1P57QMJ.
• Геометрия: сравните наружный фигурный контур, положение изгибов и круглый внутренний уплотнитель со снятой прокладкой и канавками крышки.
• Исполнение крышки: проверьте расположение всех посадочных участков, поскольку у техники семейства GY6 встречаются разные модификации.

Одного указания объема скутера недостаточно для точного выбора. Надежнее одновременно сверить код двигателя и геометрию снятой детали. Прокладка для GY6 50 см³ имеет другую конфигурацию и не должна подбираться как аналог для моторов 125/150.

Рекомендации по установке

Работы выполняют на остывшем двигателе. После снятия крышки необходимо удалить старое уплотнение и остатки ранее примененного герметизирующего состава, не повреждая прилегающие плоскости. Канавки крышки и поверхность головки очищают от масла и загрязнений, а открытую полость клапанного механизма защищают от попадания мусора.

• Осмотрите крышку, канавки и прилегающую поверхность на трещины, забоины и деформацию.
• Уложите прокладку ровно по всему контуру без натяжения, складок и перекрученных участков.
• Перед затяжкой убедитесь, что уплотнение не вышло из канавки и не оказалось зажатым краем крышки.
• Крепеж затягивайте равномерно, соблюдая последовательность и момент, предусмотренные руководством конкретного скутера.

Сплошной слой дополнительного герметика наносить не следует, если это прямо не предусмотрено сервисной документацией двигателя или инструкцией к уплотнению. После сборки очистите наружную поверхность, запустите двигатель и проверьте край клапанной крышки на отсутствие свежих следов масла. Правильный подбор по коду мотора и точная укладка по контуру важнее чрезмерной затяжки крепежа.
