Прокладка клапанной крышки 4T GY6 125/150

Прокладка клапанной крышки 4T GY6 125/150

Формованная прокладка предназначена для соединения клапанной крышки с головкой цилиндра четырехтактного двигателя GY6 объемного класса 125/150 см³. Она закрывает стык по всему контуру крышки и помогает удерживать моторное масло внутри полости, где расположен клапанный механизм. Деталь применяется при ремонте китайских скутеров и другой мототехники с соответствующей версией двигателя GY6.

Назначение прокладки

Под клапанной крышкой находятся детали газораспределительного механизма, которым во время работы необходима смазка. Прокладка располагается между крышкой и головкой цилиндра, заполняет предусмотренный конструкцией стык и препятствует выходу масла наружу. Это прокладка именно верхней крышки двигателя: ее не следует путать с прокладкой головки цилиндра, устанавливаемой ниже — между головкой и цилиндром.

Замена обычно требуется при появлении масляных следов по краю клапанной крышки, повреждении или заметном обжатии старого уплотнения, а также после разборки, если снятая прокладка потеряла форму. Состояние этого соединения удобно проверять во время обслуживания клапанного механизма. Исправная посадка помогает сохранить наружную поверхность головки чистой и не допустить постепенного запотевания стыка маслом.

Как правильно подобрать

Название GY6 объединяет несколько вариантов двигателей, поэтому одной кубатуры для выбора недостаточно. Эта прокладка рассчитана на четырехтактные двигатели GY6 125/150; в карточках совместимых деталей также используются обозначения 152QMI и 157QMJ. Перед установкой необходимо сопоставить конфигурацию двигателя и геометрию снятой прокладки.

• Тип двигателя: четырехтактный GY6, а не двухтактная силовая установка и не малокубатурная версия с другой головкой.
• Объемный класс: 125 или 150 см³. При нестандартной либо ранее замененной головке ориентируйтесь прежде всего на фактическую форму крышки.
• Место установки: стык клапанной крышки и головки цилиндра. Прокладки цилиндра, боковых крышек и натяжителя имеют другое назначение.
• Контур: сравните общий размер, изгибы, расположение выступов и посадочную линию со старой деталью. Прокладка должна укладываться без растяжения и образования складок.

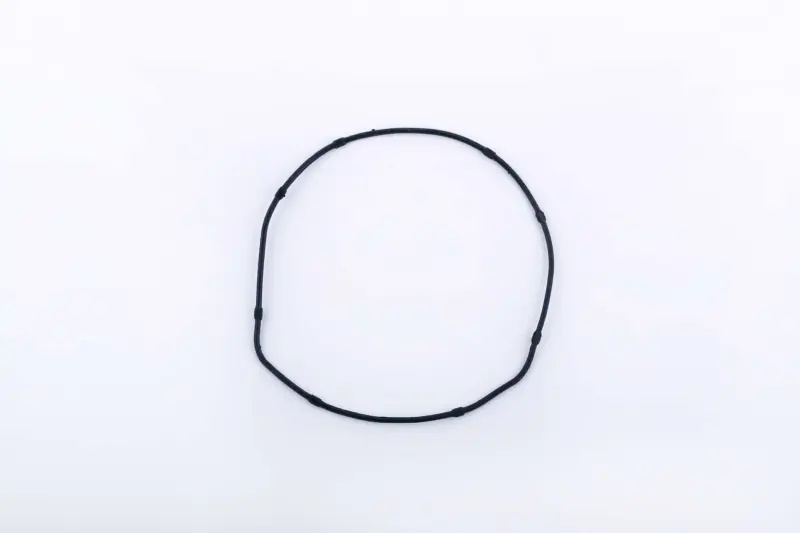

Деталь выполнена в виде одного замкнутого фигурного контура. Такая геометрия соответствует периметру сопряжения крышки с головкой. Даже при одинаковом обозначении объема на скутере может стоять иная модификация крышки, поэтому перед заказом полезно проверить код двигателя и форму демонтированной детали. Совпадение только по модели самого скутера не всегда достаточно, особенно если двигатель или головка менялись ранее.

Установка и проверка после ремонта

Прокладку устанавливают на чистые сопрягаемые поверхности. Остатки прежнего уплотнения и загрязнения необходимо удалить так, чтобы не повредить плоскости крышки и головки. Одновременно стоит проверить их кромки и посадочный контур: сколы, глубокие царапины или деформация крышки могут сохранить течь даже с новой прокладкой.

• Разместите прокладку по всему контуру без перекручивания, чрезмерного растяжения и защемления краев.
• Убедитесь, что при установке крышки деталь не сместилась со своего посадочного места.
• Затягивайте крепеж равномерно, соблюдая порядок и момент из сервисных данных конкретного двигателя. Чрезмерная затяжка способна нарушить равномерность прилегания.
• После сборки очистите наружную часть стыка и проконтролируйте отсутствие свежих следов масла во время проверки двигателя.

Прокладка подходит для планового обслуживания и устранения подтекания в зоне клапанной крышки на GY6 125/150. Точный подбор по типу двигателя, назначению и форме контура позволяет восстановить плотное соединение без попыток приспособить уплотнение от другой модификации.
