Прокладка картера Honda Tact AF09 паронитовая MPG

Паронитовая прокладка картера Honda Tact AF09 MPG

Плоская уплотнительная деталь предназначена для стыка частей картера двигателя скутера Honda Tact с обозначением AF09. Она устанавливается между сопрягаемыми поверхностями корпуса и заполняет небольшой зазор по контуру соединения. Это помогает сохранить герметичность после сборки двигателя и не допустить прямого контакта металлических плоскостей там, где конструкцией предусмотрена прокладка.

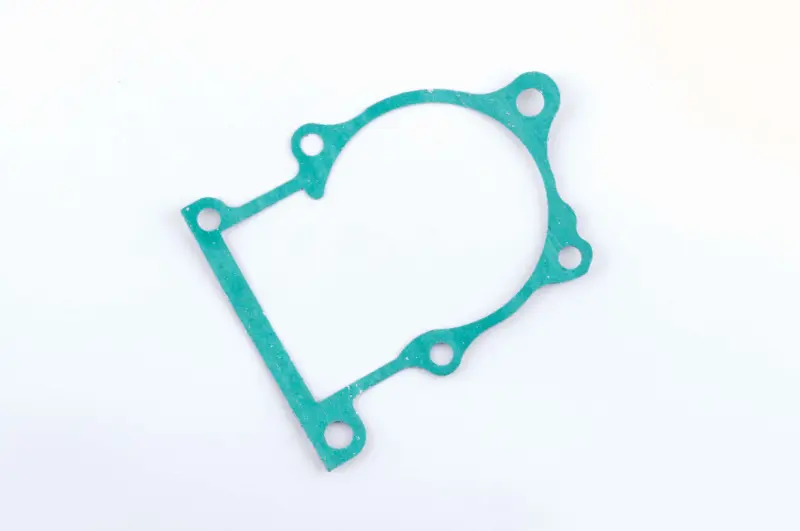

Изделие изготовлено из паронита и имеет фигурный контур, соответствующий месту установки. По периметру расположены шесть крепежных отверстий, а большая внутренняя часть остается открытой. Такая геометрия отличает прокладку картера от сальника: она не работает по поверхности вращающегося вала, а уплотняет неподвижный разъем корпуса. Деталь MPG рассчитана на Honda Tact AF09; товарные характеристики также относят эту модификацию к японским скутерам с двухтактным двигателем объемом 50 см³.

Что проверить при подборе

Обозначение AF09 — основной ориентир совместимости, поскольку внутри семейства Honda Tact применяются разные варианты двигателей и корпусных деталей. До разборки стоит уточнить полный индекс модели скутера и конфигурацию установленного двигателя. Если аппарат ранее ремонтировали или меняли мотор, одной надписи Tact на облицовке недостаточно: фактически установленный картер может отличаться от первоначальной комплектации.

• Сопоставьте внешний контур новой прокладки с формой разъема картера.
• Проверьте расположение всех шести отверстий относительно крепежных точек корпуса.
• Убедитесь, что внутренний вырез не перекрывает полости и кромки сопрягаемых деталей.
• Осмотрите посадочные плоскости: глубокие повреждения, остатки прежнего уплотнения и деформация корпуса требуют устранения до сборки.
• Не подрезайте контур и не расширяйте отверстия для установки на другую модификацию двигателя.

Когда нужна замена

Новую прокладку устанавливают при разъединении частей картера во время ремонта двигателя, а также при восстановлении соединения после обнаружения негерметичности по линии разъема. Поводом для обслуживания могут стать повреждение, разрыв, смятие либо прилипшие к плоскостям фрагменты прежней детали. Перед заказом полезно определить точное место следов технических жидкостей: рядом находятся другие уплотнения, поэтому загрязнение на корпусе не всегда указывает именно на стык картера.

Рекомендации по установке

Монтаж выполняют на очищенные сопрягаемые поверхности. Остатки прежнего уплотнения удаляют аккуратно, не оставляя задиров и не допуская попадания отделившихся частиц внутрь разобранного двигателя. Прокладку укладывают без складок, натяжения и смещения, совмещая контур и крепежные отверстия. До затяжки следует убедиться, что деталь лежит ровно и не выступает в зоны внутренних полостей.

Последовательность сборки, усилие затяжки крепежа и допустимость дополнительных герметизирующих составов определяются документацией для конкретного двигателя. Болты корпуса затягивают равномерно в предусмотренной последовательности, чтобы не создать перекос соединения. После сборки проверяют свободное вращение механизма и состояние стыка. Для работ с разделением картера требуются соответствующие инструменты и опыт ремонта двухтактных двигателей; при их отсутствии установку лучше поручить профильному мастеру.

Прокладка MPG подойдет для планового ремонта Honda Tact AF09, когда требуется паронитовая деталь именно для разъема картера. Точная проверка модели, формы и расположения отверстий до начала сборки помогает избежать повторной разборки двигателя и повреждения новой прокладки.
