Текстолитовая прокладка карбюратора Honda TACT AF16 STEEL MARK

Текстолитовая прокладка карбюратора Honda TACT AF16

Прокладка STEEL MARK предназначена для установки в месте соединения карбюратора на скутере Honda TACT AF16. Деталь располагается между сопрягаемыми поверхностями и помогает уплотнить соединение, через которое проходит топливовоздушная смесь. Исправное уплотнение в этой зоне необходимо для нормальной работы впускной системы: посторонний воздух не должен поступать через стык в обход предусмотренного канала.

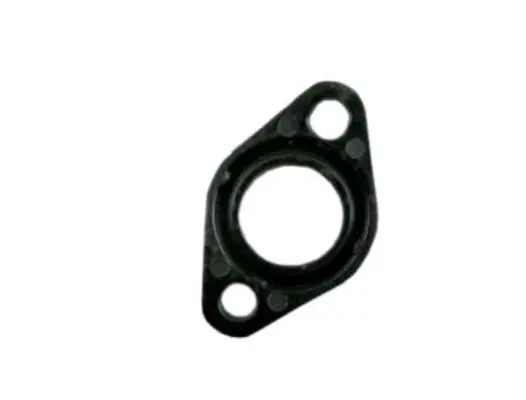

Прокладка выполнена в виде жесткой текстолитовой пластины. В центре находится круглое проходное отверстие, а по краям — два отверстия под крепеж. Такая конфигурация рассчитана на совмещение с каналом и точками крепления соответствующего соединения Honda TACT AF16. Деталь относится именно к прокладкам карбюратора и не заменяет прокладку поплавковой камеры или другие уплотнения, расположенные внутри карбюратора.

Когда требуется замена

Проверить состояние прокладки стоит при снятии карбюратора, ремонте впуска или поиске причины подсоса воздуха в районе соединения. Поводом для замены служат трещины, сколы, расслоение, деформация, повреждение кромки центрального отверстия либо потеря ровной посадки. Продавленная или поврежденная деталь уже не обеспечивает плотное прилегание поверхностей. Это может сопровождаться нестабильной работой двигателя, затрудненной настройкой карбюратора или следами негерметичности возле стыка.

Если карбюратор ранее демонтировался, состояние прокладки желательно оценить до обратной сборки. Повторная установка детали с поврежденной плоскостью способна свести пользу обслуживания к минимуму: даже правильно очищенный и настроенный карбюратор не устранит подсос через неплотное соединение.

Как проверить совместимость

• Модель скутера: базовая совместимость заявлена для Honda TACT AF16.
• Назначение: прокладка устанавливается в соединении карбюратора, а не в поплавковой камере.
• Форма: необходимо сопоставить контур, диаметр и положение центрального прохода со снятой деталью.
• Крепление: два монтажных отверстия должны совпасть по расположению и межосевому расстоянию.
• Посадка: прокладка не должна перекрывать проходной канал или смещаться относительно крепежных отверстий.

Обозначения Honda TACT и AF16 следует проверять вместе: название семейства без индекса кузова недостаточно для точного подбора. На скутерах другой модификации контур, проходное сечение или расположение крепежа могут отличаться. Надежнее всего сравнить новую прокладку со снятой по внешней форме, всем отверстиям и толщине. Если прежняя деталь разрушена, ориентируются по конфигурации обеих сопрягаемых поверхностей.

Установка и практические рекомендации

Перед монтажом остатки прежнего уплотнения и загрязнения удаляют с обеих поверхностей, не повреждая их плоскость. Место посадки должно быть чистым и ровным. Прокладку устанавливают без перекоса, полностью совмещая центральный канал и крепежные отверстия. Крепеж затягивают равномерно, чтобы не создать одностороннюю нагрузку и не деформировать деталь. Усилие затяжки выбирают по сервисным требованиям конкретного скутера.

После сборки проверяют плотность соединения и работу двигателя. Если признаки подсоса сохраняются, дополнительно осматривают патрубок, крепеж и соседние уплотнения. Эта прокладка подходит для планового восстановления соединения карбюратора Honda TACT AF16 и для сборки впуска после обслуживания, когда старая деталь повреждена или утратила ровную посадочную поверхность.
