Текстолитовая прокладка карбюратора Honda Dio AF34/AF35 STEEL MARK

Прокладка карбюратора Honda Dio AF34/AF35

Текстолитовая прокладка STEEL MARK предназначена для установки в соединении карбюратора на двухтактных скутерах Honda Dio с обозначениями рамы AF34 и AF35. Деталь формирует промежуточную плоскость в месте крепления и помогает закрыть путь для нежелательного подсоса воздуха. Исправное соединение особенно важно для устойчивого холостого хода, нормального запуска и предсказуемой реакции двигателя на положение ручки газа.

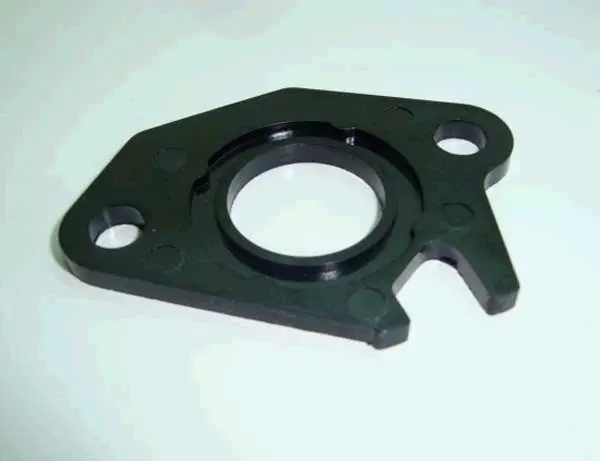

Прокладка выполнена в виде профильной пластины с крупным центральным проходом, двумя круглыми крепежными отверстиями и открытым вырезом с одной стороны. Такая геометрия задает положение детали относительно карбюратора и сопрягаемой поверхности. Контур, размещение отверстий и форма выреза должны совпадать с конфигурацией установленной детали: принадлежности скутера к семейству Dio недостаточно, если фактическое исполнение соединения отличается.

Совместимость и назначение

Деталь рассчитана на Honda Dio AF34/AF35 с двухтактным двигателем объемом 50 см³. В перечень совместимых модификаций входят Live Dio, Dio SR, Dio ZX, Dio Cesta и Dio ST, относящиеся к указанным обозначениям AF34/AF35. Перед заказом следует проверить обозначение рамы скутера, а при уже разобранном соединении — сопоставить новую прокладку со старой по внешнему контуру, центральному проходу, расположению двух крепежных отверстий и боковому вырезу.

Замена требуется, когда прежняя прокладка порвана, пересохла, продавлена, деформирована при разборке или больше не прилегает всей плоскостью. Нарушение прилегания способно вызвать подсос воздуха и нестабильную работу двигателя. Если после обслуживания карбюратора появились плавающие обороты или соединение разбиралось повторно, состояние прокладки стоит проверить до последующей регулировки топливной системы.

Что проверить при подборе

• Модель скутера: Honda Dio с обозначением AF34 либо AF35.
• Исполнение двигателя: двухтактный двигатель объемом 50 см³.
• Геометрия: общий контур, центральное отверстие, два места под крепеж и открытый боковой вырез.
• Посадка: прокладка не должна перекрывать проход или смещаться относительно крепежных отверстий.
• Состояние поверхностей: перед сборкой на них не должно оставаться фрагментов прежней прокладки и загрязнений, мешающих равномерному прилеганию.

Установка и обслуживание

Работы выполняют на остывшем двигателе после снятия карбюратора в объеме, предусмотренном конструкцией скутера. Сопрягаемые плоскости очищают аккуратно, не оставляя царапин и задиров. Новую деталь укладывают без изгиба, совмещая центральный проход и крепежные отверстия. Крепеж затягивают равномерно; порядок сборки, момент затяжки и необходимость дополнительных составов определяют по сервисной документации конкретной модификации Honda Dio.

После сборки проверяют плотность соединения, запуск и устойчивость холостого хода. Если симптомы подсоса сохраняются, осматривают сопрягаемые поверхности, впускные детали и крепление карбюратора: одна новая прокладка не устранит деформацию или повреждение соседних компонентов. Точное совпадение формы и аккуратная установка позволяют восстановить штатное соединение без перекрытия впускного прохода.
