Текстолитовая прокладка карбюратора Delta

Текстолитовая прокладка карбюратора Delta

Прокладка предназначена для установки во впускной системе мопеда Delta. Она размещается в зоне соединения карбюратора, впускного патрубка и головки цилиндра, разделяя сопрягаемые поверхности и помогая правильно собрать этот участок. Деталь пригодится при обслуживании карбюратора, разборке впуска или восстановлении соединения, в котором старая прокладка деформирована, повреждена либо больше не обеспечивает нормальное прилегание.

Назначение и конструкция

Основа детали изготовлена из текстолита. Такой тип прокладки также применяется как изолятор между деталями впуска: промежуточная пластина уменьшает непосредственный тепловой контакт карбюраторной части с нагретой стороной двигателя. Одновременно она задает необходимую разделительную поверхность в месте монтажа. Чтобы соединение работало правильно, прокладка должна прилегать всей плоскостью, а ее отверстия — точно совпадать с каналом и точками крепления.

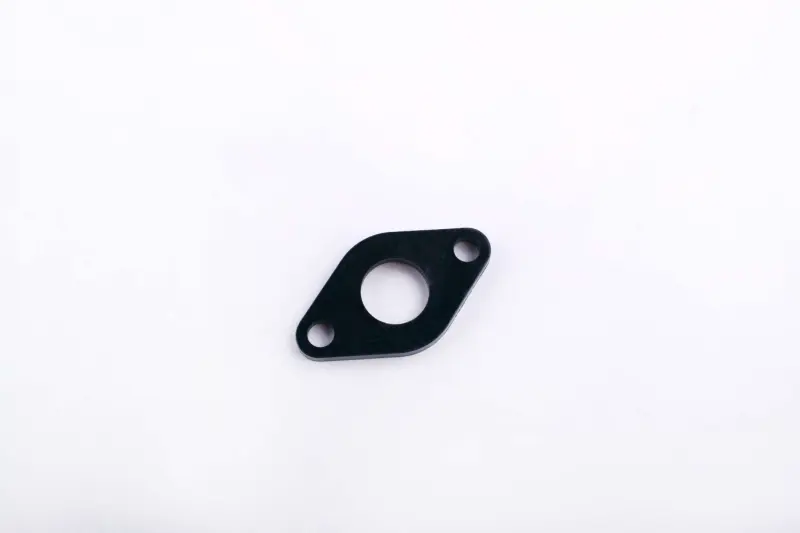

Прокладка имеет плоскую ромбовидную форму с округленными углами. В центре расположено проходное отверстие, по краям — два отверстия под крепление. Такая конфигурация позволяет установить деталь между сопрягаемыми частями без перекрытия впускного канала. Центральное отверстие должно располагаться соосно с каналом, поскольку смещение края внутрь прохода нежелательно для нормальной работы впуска.

Как проверить совместимость

Указанная применяемость — мопед Delta, однако одного названия модели недостаточно при наличии разных исполнений карбюраторов и впускных деталей. Перед выбором сравните прокладку со снятой деталью и самим местом установки. Основные признаки для сопоставления — наружный контур, форма центрального прохода, расположение двух крепежных отверстий, расстояние между ними и толщина пластины. Все точки должны совпадать без растачивания отверстий, подрезания краев и установки детали с перекосом.

• Тип детали: прокладка-изолятор карбюратора.
• Применение: впускная система мопеда Delta.
• Материал основы: текстолит.
• Конфигурация: одно центральное и два крепежных отверстия.
• Место монтажа: соединение в зоне карбюратора, впускного патрубка и входа головки цилиндра.

Когда требуется замена

Проверить состояние прокладки стоит при снятии карбюратора или впускного патрубка, а также при поиске причины негерметичности во впуске. Основаниями для замены служат трещины, сколы, заметная деформация, расслоение, продавленные участки и повреждение плоскости. Повторная установка детали с такими дефектами может оставить зазор между поверхностями. Подсос воздуха в этой зоне способен нарушать состав смеси и проявляться нестабильным холостым ходом, затрудненным запуском или неравномерной реакцией двигателя на газ.

Рекомендации по установке

Монтаж выполняют на остывшем двигателе. После разборки соединения необходимо удалить остатки прежних уплотнений и загрязнения, не повреждая посадочные поверхности. Обе стороны проверяют на чистоту и отсутствие выраженных дефектов. Новую прокладку устанавливают без изгиба, совмещая центральный канал и крепежные отверстия. Крепеж затягивают равномерно, чтобы пластина не получила перекос или локальную нагрузку.

Перед окончательной сборкой следует проверить, какие дополнительные уплотнения предусмотрены именно в установленном впускном соединении. Их наличие и расположение определяются конструкцией конкретного карбюратора и патрубка; текстолитовую пластину не следует считать заменой отсутствующей резиновой или мягкой прокладки, если такая деталь предусмотрена штатно. После монтажа проверяют устойчивость работы двигателя и отсутствие признаков подсоса воздуха.

Эта прокладка подходит для ремонта впускного соединения Delta при полном совпадении формы и монтажных размеров со старой деталью. Тщательное сравнение до разборки сокращает риск ошибочного подбора и позволяет установить пластину без переделок.
