Текстолитовая прокладка впускного коллектора 4T GY6 50

Текстолитовая прокладка впускного коллектора 4T GY6 50

Прокладка предназначена для впускной системы четырехтактных скутерных двигателей семейства GY6 50. Деталь устанавливается между впускным коллектором и головкой цилиндра, разделяет их сопрягаемые поверхности и участвует в герметизации впускного тракта. Такое расположение важно для нормального прохождения топливовоздушной смеси от карбюратора к двигателю без нежелательного подсоса воздуха в месте соединения.

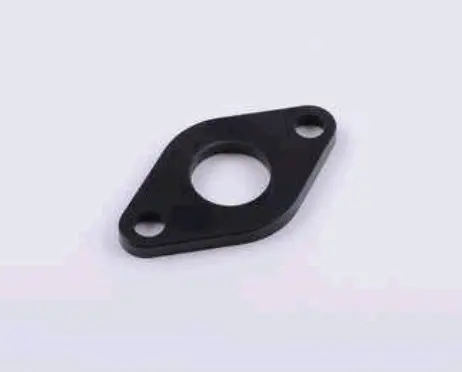

Основа выполнена из текстолита и работает как жесткая дистанционная пластина. Она также уменьшает прямую передачу тепла от головки цилиндра к впускному коллектору. В конструкции предусмотрены центральный проходной канал и два крепежных отверстия. При правильной установке канал детали должен точно совпадать с каналом головки и коллектора, а крепежные отверстия — свободно совмещаться со шпильками или болтами без подгибания и принудительной посадки.

Когда требуется замена

Прокладку проверяют при снятии впускного коллектора, ремонте карбюратора, поиске подсоса воздуха или восстановлении герметичности впуска. Основанием для замены служат трещины, сколы, расслоение, деформация, продавленные участки либо повреждение поверхности вокруг центрального канала и крепежных отверстий. Повторно устанавливать деталь с нарушенной плоскостью не следует: даже небольшой дефект в зоне прилегания способен оставить путь для лишнего воздуха.

Негерметичность на этом участке может проявляться нестабильным холостым ходом, затрудненной настройкой карбюратора, ухудшением работы прогретого двигателя или изменением реакции мотора на газ. Эти признаки могут иметь и другие причины, поэтому при обслуживании стоит одновременно осмотреть впускной коллектор, прилегающие уплотнения и крепеж.

Как подобрать прокладку

Обозначения 4T, GY6 и 50 задают основное назначение позиции, однако одного названия семейства двигателя недостаточно для безошибочного выбора. До заказа сравните снятую деталь и место установки по нескольким признакам:

• наружной ромбовидной форме пластины и положению ее вытянутых краев;
• диаметру и расположению центрального проходного канала;
• расстоянию между центрами двух крепежных отверстий;
• диаметру отверстий под крепеж и общей толщине пластины;
• контуру поверхностей впускного коллектора и головки цилиндра.

Особенно внимательно выполняйте сравнение, если двигатель ранее ремонтировали или на скутере установлен нештатный коллектор. В продаже встречаются внешне близкие проставки GY6 с отличающимися проходным диаметром, межцентровым расстоянием и толщиной. Деталь не должна перекрывать впускной канал, смещаться относительно крепежа или выступать внутрь тракта.

Рекомендации по установке

Монтаж выполняют на остывшем двигателе. Сопрягаемые поверхности очищают от остатков прежних уплотнений и загрязнений, после чего проверяют их плоскость и отсутствие повреждений. Прокладку устанавливают без перекоса, совмещая центральное отверстие с впускным каналом. Крепеж затягивают равномерно, соблюдая предусмотренный изготовителем двигателя момент: чрезмерное усилие способно деформировать пластину или повредить прилегающие детали.

Текстолитовую проставку следует рассматривать вместе с остальными уплотнениями соединения. Наличие и расположение дополнительных прокладок либо уплотнительного кольца зависят от исполнения впускного узла, поэтому их проверяют непосредственно на ремонтируемом двигателе. После сборки контролируют плотность соединения, устойчивость холостого хода и правильность работы привода карбюратора. Точное совпадение геометрии и аккуратная установка помогают восстановить герметичный впуск без переделки штатного крепления.
