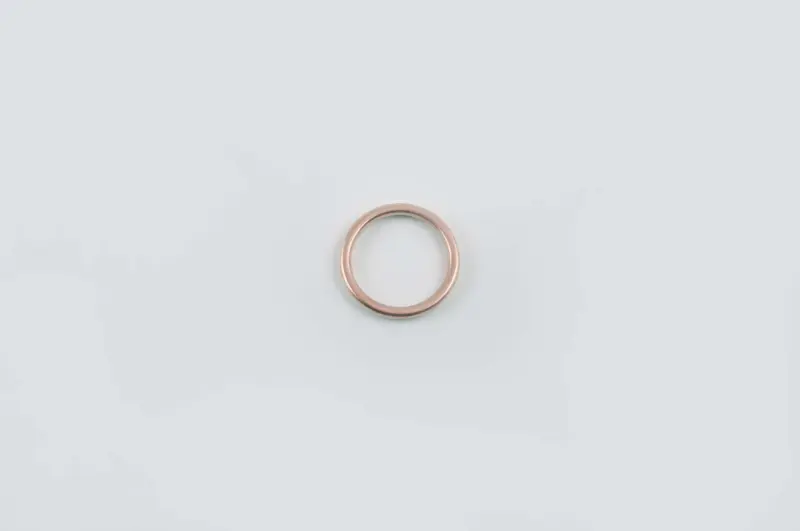

Паронитовая прокладка глушителя 32×26 мм с бронзой KTO

Паронитовая прокладка глушителя KTO 32×26 мм

Кольцевая прокладка предназначена для уплотнения разъемного соединения в выпускной системе мототехники. Она устанавливается между сопрягаемыми деталями глушителя и перекрывает зазор вокруг проходного отверстия. Плотное прилегание в этом месте помогает удерживать отработавшие газы внутри выпускного тракта и предотвращать их выход через стык.

Конструкция и назначение

Прокладка выполнена из паронита с бронзовой частью и имеет два основных установочных размера: наружный диаметр 32 мм и внутренний диаметр 26 мм. Внутреннее отверстие оставляет проход для потока отработавших газов, а кольцевая поверхность заполняет пространство между прижимаемыми деталями. Такая форма рассчитана именно на круглый посадочный участок соответствующего размера.

Паронитовая основа прилегает к сопрягаемым поверхностям и компенсирует небольшие неровности стыка при затяжке крепежа. Бронзовая часть входит в конструкцию уплотнения и поддерживает форму кольца. Результат зависит не только от самой прокладки, но и от совпадения размеров, состояния посадочных плоскостей и равномерности прижима.

Что проверить при подборе

• Наружный диаметр: посадочное место должно быть рассчитано на кольцо диаметром 32 мм. Слишком крупная деталь не разместится в предусмотренной зоне, а меньшая может не перекрыть стык.
• Внутренний диаметр: отверстие 26 мм необходимо сопоставить с проходным сечением соединения. Край прокладки не должен заметно выступать внутрь канала.
• Форму посадки: эта модель имеет круглую кольцевую форму и не заменяет плоские фигурные прокладки с отверстиями под болты.
• Толщину и профиль: перед покупкой следует сопоставить новую деталь со старой и проверить глубину посадочного места. Одного совпадения двух диаметров недостаточно, если соединение рассчитано на другой профиль.
• Место установки: прокладка предназначена для стыка глушителя. Ее не следует подбирать вместо уплотнений карбюратора, картера или других соединений двигателя.

Привязка к конкретной модели мотоцикла или скутера для этой позиции не указана, поэтому выбирать ее только по марке техники нельзя. Надежнее измерить снятую прокладку и само посадочное место штангенциркулем. Сопоставьте наружный и внутренний диаметры, кольцевую форму, толщину и способ размещения детали в соединении.

Замена и установка

Поводом для замены служат разрушение, продавливание, деформация или потеря плотного прилегания старой прокладки. После разборки выпускного соединения ранее обжатое кольцо может уже не повторить посадочные поверхности так же точно. Новая прокладка особенно уместна при снятии глушителя, ремонте выпускного тракта или устранении негерметичного стыка.

Перед монтажом удаляют остатки прежнего уплотнения и загрязнения с обеих сопрягаемых поверхностей, не повреждая их. Кольцо размещают ровно в посадочной зоне и проверяют, что оно полностью прилегает по окружности, не смещено и не перекрывает проход. Затем детали соединяют, а крепеж подтягивают постепенно и равномерно. Перекос при сборке способен смять край прокладки и оставить участок без достаточного прижима.

После установки стоит проверить соединение при работе двигателя: на стыке не должно быть прорыва газов и характерного звука неплотного выпуска. Если герметичность не восстановилась, необходимо проверить размеры выбранного кольца, состояние посадочных поверхностей и равномерность затяжки. Прокладка KTO 32×26 мм подходит для ремонта только тех выпускных соединений, где совпадают все установочные параметры.
