Жгут проводов предназначен для восстановления штатных соединений электрооборудования мопеда Active. Он объединяет отдельные участки проводки в общую систему и позволяет подключить предусмотренные конструкцией компоненты через разъёмы и клеммы. Такая деталь нужна при комплексном ремонте после обрывов, перегрева контактов, окисления соединений, повреждения изоляции или неудачных переделок старой проводки.

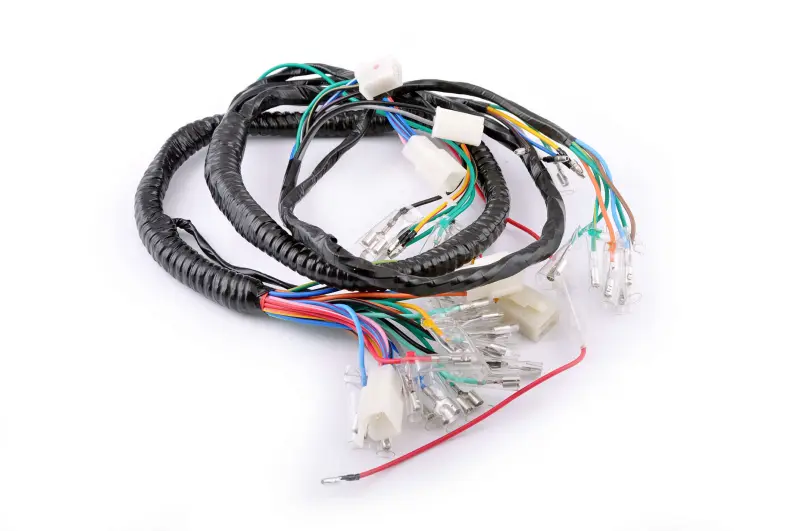

Конструкция включает несколько разноцветных проводов, собранных в разветвлённый жгут. Основные участки закрыты чёрной защитной оболочкой, а на ответвлениях расположены пластиковые колодки, одиночные клеммы и контактные наконечники. Готовая разводка помогает заменить повреждённую проводку целиком, сохранив организованное размещение проводов вдоль рамы. При этом конкретная схема подключения зависит от версии и оснащения мопеда, поэтому перед покупкой необходимо сопоставить все точки соединения.

Что проверить при подборе

• Форму разъёмов и число контактов. Колодки должны подходить к ответным частям замка, коммутатора, регулятора, переключателей и других установленных компонентов.
• Количество и расположение ответвлений. Каждая ветвь должна доходить до соответствующего места подключения без натяжения и чрезмерного запаса.
• Тип отдельных клемм. Помимо пластиковых колодок, в жгуте используются одиночные контактные наконечники; их исполнение необходимо сравнить со старой проводкой.
• Схему распиновки. Одинаковая внешне колодка не всегда означает одинаковое назначение контактов, поэтому расположение проводов нужно проверять по схеме конкретной модификации.
• Компоновку мопеда. На технике семейства Active встречаются различия в подключаемом оборудовании и разводке, из-за чего одного совпадения названия модели недостаточно.

Когда стоит заменить жгут

Полная замена целесообразна, если повреждения затрагивают несколько ветвей, изоляция стала ломкой, контакты потемнели или покрылись окислами, а прежние ремонты создали множество скруток и несогласованных соединений. Новый цельный жгут упрощает поиск точек подключения и позволяет убрать случайные перемычки, однако он не устраняет неисправность подключаемого оборудования. Перед монтажом следует проверить состояние разъёмов компонентов, креплений и контактных площадок массы.

Рекомендации по установке

Перед снятием старой проводки обесточьте мопед, зафиксируйте расположение каждой ветви и отсоединяйте колодки за корпус, не натягивая провода. Новый жгут сначала разложите вдоль штатного маршрута без окончательной фиксации. Подключайте ответвления последовательно, сверяя форму колодок, число контактов и распиновку. Цвет провода удобен как дополнительный ориентир, но не должен быть единственным критерием: у разных выпусков цветовая разводка может отличаться.
