Привод спидометра Suzuki AD50 под дисковый тормоз

Привод спидометра Suzuki AD50 под дисковый тормоз

Механический редуктор предназначен для передачи вращения от переднего колеса к тросу спидометра на скутере Suzuki AD50 в исполнении с дисковым передним тормозом. При движении внутренняя передача привода вращает трос, а тот приводит в действие указатель скорости. Деталь устанавливается в зоне переднего колеса и относится к механизму спидометра, а не к деталям, которые создают тормозное усилие. Указание на дисковый тормоз определяет вариант ходовой части и помогает отличить этот привод от исполнения для барабанного механизма.

Конструкция и назначение

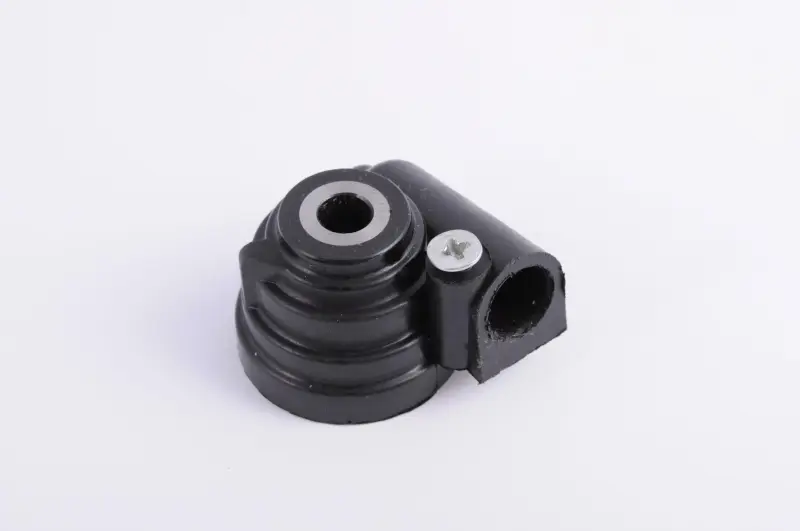

Привод выполнен в компактном черном корпусе. Конструкция включает центральное посадочное отверстие, ступенчатую круглую часть корпуса и боковой выход для подключения троса. Рядом с выходом расположен фиксирующий винт. Такая компоновка обеспечивает соединение колесного привода с гибким тросом, который проложен к приборной панели.

Исправный редуктор обеспечивает непрерывную механическую связь между вращающимся колесом и спидометром. Замена может потребоваться, если указатель скорости перестал реагировать на движение, работает с перебоями либо вращение от колеса не передается на трос. Перед покупкой стоит проверить и сам трос: обрыв, заедание или повреждение его наконечников могут давать похожие признаки. Также необходимо исключить неисправность приборного механизма, чтобы замена привода действительно устранила причину.

Что проверить при подборе

• Модель скутера: деталь рассчитана на Suzuki AD50.
• Исполнение переднего тормоза: этот вариант выбирают для конфигурации с дисковым механизмом; версия для барабанного тормоза может иметь другую посадку и форму.
• Геометрию корпуса: сравните расположение центрального отверстия, ступеней корпуса и бокового выхода с демонтированной деталью.
• Подключение троса: должны совпадать форма наконечника, посадка оболочки и способ ее фиксации.
• Положение на колесе: проверьте ориентацию выхода троса относительно вилки, колеса и тормозных деталей.

Проверка особенно важна для скутера, на котором ранее меняли переднее колесо, вилку, тормозной механизм или приборное оборудование. В такой ситуации одного обозначения модели недостаточно: фактическая конфигурация должна соответствовать форме нового редуктора. Точные размеры лучше сопоставлять непосредственно со снятым приводом, не ориентируясь только на внешний диаметр корпуса.

Установка и контроль после ремонта

Монтаж выполняют в штатном месте возле переднего колеса. Посадочную область предварительно очищают, затем совмещают приводные части редуктора с ответными частями колеса и устанавливают корпус без перекоса. Деталь нельзя затягивать или прижимать с усилием, если она не заняла свое положение: неправильное совмещение способно помешать свободному вращению и повредить внутреннюю передачу. Трос подключают к боковому выходу и прокладывают без резких перегибов, натяжения и контакта с подвижными деталями.

После сборки проверьте свободное вращение переднего колеса, устойчивость корпуса и надежность соединения троса. Во время короткой контрольной поездки стрелка спидометра должна реагировать плавно, без внезапных провалов и рывков. Такой порядок подбора и установки помогает восстановить штатную передачу вращения к механическому указателю скорости и избежать повторной разборки переднего колеса.
