Предохранитель Delta в корпусе с проводами

Предохранитель Delta в корпусе с проводами

Предназначен для установки в бортовую электросеть мопеда Delta и служит для защиты проводки и подключенного электрооборудования при перегрузке или коротком замыкании. Если ток превышает допустимое значение, плавкая вставка перегорает и прекращает подачу питания на защищаемый участок. Это помогает ограничить перегрев проводов, разъемов и других компонентов.

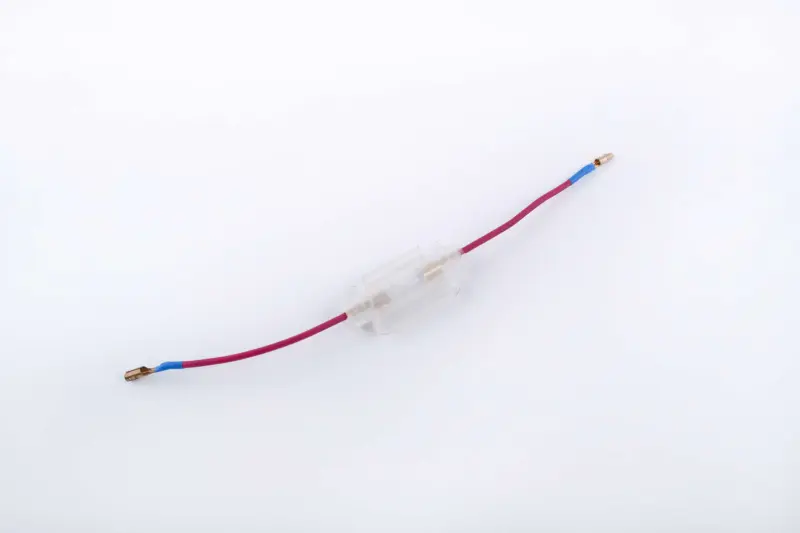

Деталь выполнена как проводная сборка: корпус держателя расположен между двумя отрезками красного провода, а на концах предусмотрены контактные наконечники. Такая компоновка рассчитана на последовательное включение в проводку вместо штатного предохранителя аналогичного исполнения. Полупрозрачный корпус закрывает контактную часть и одновременно сохраняет доступ к предохранителю при диагностике и обслуживании.

Когда требуется замена

Установить новый предохранитель в корпусе стоит при повреждении держателя, обрыве провода, ослаблении наконечников, следах перегрева или ненадежном контакте внутри корпуса. О проблеме также могут говорить периодическое исчезновение питания, нагрев места соединения или повторное перегорание исправной плавкой вставки. Последний признак нельзя устранять установкой предохранителя большего номинала: сначала необходимо найти причину повышенного тока или замыкания.

Перед покупкой сравните новую сборку со снятой деталью. Значение имеют тип и размер применяемого предохранителя, форма корпуса, длина проводных выводов, исполнение наконечников и способ подключения к штатной проводке. Обозначение Delta указывает на назначение для техники этого семейства, однако у мопедов разных годов и модификаций конфигурация проводки может отличаться. Совпадение модели без проверки соединений и номинала предохранителя недостаточно для точного подбора.

Подбор предохранителя и проверка совместимости

• Номинал: должен соответствовать значению, предусмотренному производителем конкретного мопеда. Завышать его для предотвращения повторного срабатывания нельзя.
• Формат плавкой вставки: ее геометрия должна подходить к контактам держателя и обеспечивать плотную посадку.
• Контактные наконечники: сверяются по форме, ширине и способу соединения со штатными разъемами.
• Проводные выводы: их длина должна позволять установить корпус без натяжения, резких перегибов и контакта с горячими или движущимися частями.
• Состояние ответной проводки: окисленные, ослабленные или подгоревшие разъемы необходимо обслужить до установки новой детали.

Рекомендации по установке

Работы выполняют при отключенном аккумуляторе. Сначала фиксируют расположение старой сборки и порядок соединений, затем отсоединяют ее без рывков за провода. Новую деталь подключают в том же месте, проверяя плотность каждого контакта. Корпус размещают так, чтобы он не оказался под натяжением, не терся об кромки и не находился рядом с нагревающимися деталями двигателя или выпускной системы.

После подключения нужно убедиться, что проводка надежно закреплена, корпус закрыт, а оголенные токопроводящие участки отсутствуют. Затем аккумулятор подключают и проверяют работу потребителей. Если новый предохранитель сразу или регулярно перегорает, дальнейшую замену прекращают до диагностики проводки и оборудования. Эта сборка подходит для ремонта штатной линии питания Delta только при совпадении конструкции, контактов и требуемого номинала.
