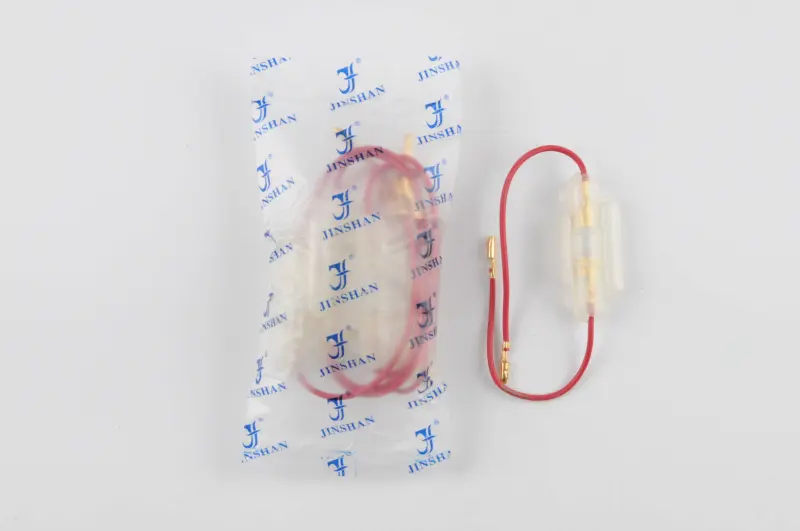

Предохранитель 15 А JS в прозрачном корпусе с нишей для резерва

Предохранитель 15 А JS с проводами и прозрачным держателем

Предохранитель рассчитан на установку в проводку мотоцикла, скутера или мопеда там, где предусмотрен номинал 15 А. Он служит для защиты отдельной линии бортового оборудования: при чрезмерном токе плавкая вставка перегорает и прекращает питание участка. Такая деталь применяется при восстановлении штатной проводки, замене поврежденного держателя или подключении дополнительного оборудования, если выбранный номинал соответствует схеме конкретной техники.

Конструкция включает прозрачный пластиковый корпус, провода красного цвета и клеммы на концах. Держатель устанавливается непосредственно в разрыв провода, поэтому подходит для ремонта участка, на котором старый предохранитель размещался отдельно от общего блока. В корпусе предусмотрена дополнительная ниша для резервной вставки. Запасной предохранитель можно держать рядом с основным, не разыскивая его среди инструмента и расходных деталей при неисправности в дороге.

Что проверить при подборе

Главный параметр этой модели — номинал 15 А. Перед установкой сравните его со значением, указанным производителем техники для обслуживаемой линии. Использовать более высокий номинал вместо предусмотренного нельзя: такой предохранитель может не отключить питание при опасном превышении тока. Меньший номинал также не является прямой заменой, поскольку способен перегорать при штатной нагрузке оборудования.

• Номинальный ток: 15 А.
• Исполнение: держатель с проводами для последовательного подключения к проводке.
• Корпус: прозрачный, пластиковый.
• Дополнительная ниша: предназначена для хранения резервной плавкой вставки.
• Подключение: через клеммы, расположенные на концах проводов.

Одного совпадения по силе тока недостаточно. До покупки сопоставьте тип и размер плавкой вставки, форму ответных разъемов, длину проводов, их сечение, габариты корпуса и свободное место в точке монтажа. Клеммы должны подходить к штатным соединениям без переделки соседних разъемов. Если держатель приобретается для дополнительного потребителя, номинал защиты и параметры проводки рассчитывают по документации оборудования, а не выбирают только по внешнему сходству.

Установка и размещение

Монтаж выполняют при выключенном зажигании и обесточенном обслуживаемом участке. Порядок отключения аккумулятора следует брать из руководства к конкретной модели мототехники. Соединения необходимо зафиксировать плотно, исключив натяжение проводов и контакт корпуса с подвижными или сильно нагревающимися деталями. Держатель размещают так, чтобы к нему сохранялся доступ для осмотра и замены вставки, а провода не пережимались облицовкой, сиденьем либо крепежом.

Прозрачный корпус облегчает первичную проверку состояния вставки и контактов. При этом отсутствие заметного разрыва не заменяет проверку мультиметром: повреждение может быть плохо различимо. Перед установкой новой вставки стоит осмотреть клеммы и проводку на следы нагрева, окисления, ослабления соединений и повреждения изоляции. Если новый предохранитель снова быстро перегорает, причину следует искать в подключенном оборудовании или проводке. Установка вставки с большим номиналом не устраняет неисправность.

Когда требуется замена держателя

Новый держатель нужен не только после перегорания вставки. Основанием для ремонта становятся треснувший корпус, ослабленные клеммы, потемнение контактов, оплавление пластика или повреждение проводов возле ввода. Исправный корпус удерживает предохранитель и позволяет обслуживать защищаемую линию без случайных разрывов контакта. Ниша для резерва особенно удобна для техники, которая регулярно используется вдали от мастерской.

Эта модель подходит как универсальная ремонтная деталь только после проверки всех точек соединения и параметров штатной проводки. Точная совместимость определяется схемой конкретного мотоцикла, скутера или мопеда: номиналом 15 А, форматом вставки, разъемами и доступным местом для корпуса. Такой подход позволяет заменить старый держатель без неподходящих соединений и сохранить предусмотренный производителем уровень токовой защиты.
