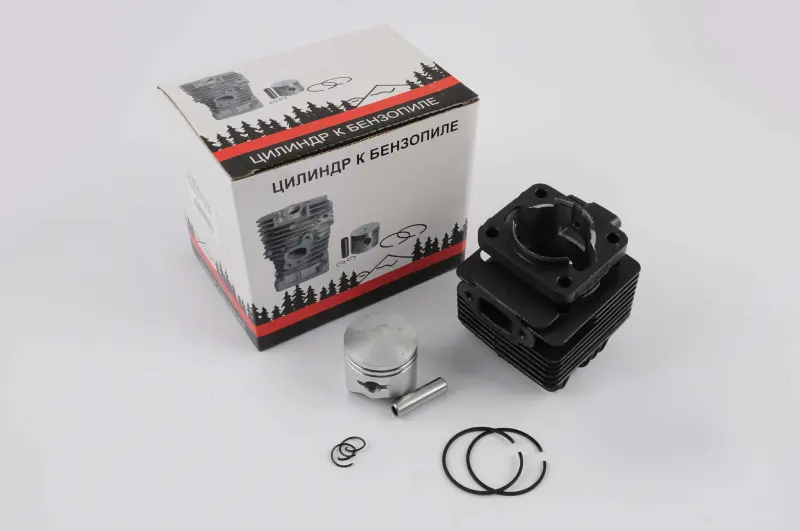

Цилиндро-поршневая группа мотокосы 1E34F Ø34 WOODMAN, черная

ЦПГ WOODMAN для двигателя мотокосы 1E34F

Цилиндро-поршневая группа предназначена для ремонта бензиновой мотокосы или триммера с двигателем 1E34F и диаметром цилиндра 34 мм. Комплект объединяет основные сопряженные детали камеры сгорания: цилиндр, поршень, поршневые кольца, палец и стопорные кольца. Такая замена применяется при износе или повреждении деталей, от которых зависят компрессия, запуск двигателя и его способность сохранять тягу под нагрузкой.

Во время работы поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Если на поверхности цилиндра появились задиры, кольца потеряли подвижность или уплотнение, а поршень и его канавки получили заметный износ, двигатель может хуже запускаться, нестабильно работать и терять мощность. Установка согласованного комплекта позволяет заменить сразу взаимосвязанные детали, не сочетая новый поршень с поврежденным цилиндром.

Состав комплекта

• Черный ребристый цилиндр — формирует направляющую поверхность для движения поршня и участвует в отводе тепла наружными ребрами.
• Поршень — воспринимает давление газов и передает усилие шатунному механизму.
• Два поршневых кольца — обеспечивают уплотнение поршня в цилиндре.
• Поршневой палец — соединяет поршень с шатуном.
• Два стопорных кольца — фиксируют палец от осевого смещения после сборки.

Как правильно подобрать ЦПГ

Основные ориентиры для выбора этой поршневой группы — обозначение двигателя 1E34F и диаметр цилиндра 34 мм. Названия мотокос у разных производителей могут различаться, поэтому подбирать деталь только по торговой марке инструмента недостаточно. Перед заказом следует сверить модель двигателя, диаметр старого поршня или цилиндра, расположение крепежных отверстий на основании цилиндра, конфигурацию впускного и выпускного каналов, а также посадочные размеры поршневого пальца.

Отдельного внимания требуют модификации внешне похожих двигателей. Обозначения 1E32F, 1E34F и другие близкие индексы не являются взаимозаменяемыми автоматически: у них могут отличаться диаметр цилиндра, крепление и геометрия каналов. Если маркировка двигателя не читается, старую ЦПГ необходимо снять и сопоставить по измеряемым и конструктивным параметрам. Диаметр 34 мм относится именно к размеру цилиндра, а не к наружным ребрам охлаждения.

Установка и проверка перед запуском

Монтаж выполняют на очищенном двигателе, не допуская попадания грязи и абразивных частиц внутрь картера. До сборки проверяют состояние шатуна, игольчатого подшипника верхней головки, уплотнений, прокладок и сопрягаемых поверхностей. Эти детали не следует считать частью представленного набора, если они не были согласованы отдельно. Поршневые кольца устанавливают без перекоса, совмещая их положение с фиксаторами в канавках поршня, а стопорные кольца полностью заводят в предназначенные для них пазы.

Направление установки поршня, порядок затяжки крепежа и требования к подготовке деталей определяются сервисной документацией конкретного двигателя. После сборки поршень должен перемещаться плавно, без закусывания и постороннего контакта. До запуска также устраняют причину прежнего повреждения: проверяют чистоту воздушного фильтра, настройку питания двигателя, герметичность соединений и качество используемой топливной смеси. Это помогает не подвергать новую цилиндро-поршневую группу повторной перегрузке сразу после ремонта.

ЦПГ WOODMAN 1E34F Ø34 подходит для планового восстановления мотокосы и ремонта после снижения компрессии, появления задиров или повреждения поршня. Точная сверка двигателя и снятых деталей перед установкой остается главным условием корректной посадки комплекта.
