ЦПГ Honda PAL 50 AF17 Ø41 мм KM POWER

Цилиндро-поршневая группа KM POWER для Honda PAL 50 AF17

Комплект предназначен для ремонта 50-кубового двухтактного двигателя скутера Honda PAL модификации AF17. Цилиндр и поршень имеют диаметр 41 мм, диаметр поршневого пальца составляет 10 мм. Эти параметры определяют совместимость детали, поэтому ЦПГ следует подбирать не только по марке скутера, но и по индексу модели, типу двигателя и размерам демонтированных компонентов.

Цилиндро-поршневая группа формирует камеру, в которой поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и воспринимает давление газов после воспламенения. Состояние сопряжённых поверхностей, поршневых колец и посадок непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Замена ЦПГ требуется, когда диагностика подтверждает износ цилиндра или поршня, появление задиров, повреждение колец либо потерю компрессии. Перед ремонтом желательно исключить неисправности других деталей двигателя, чтобы новая группа не пострадала от причины прежнего повреждения.

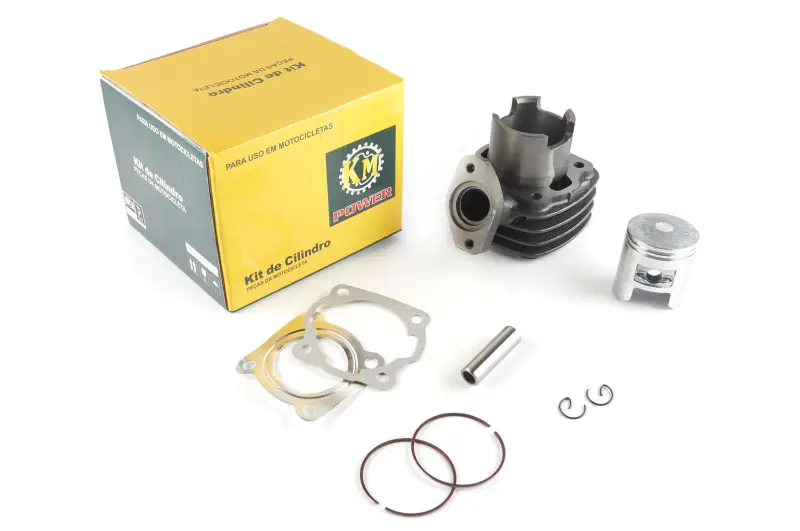

Состав и основные параметры

• Цилиндр: исполнение с наружными рёбрами, увеличивающими площадь теплообмена во время работы двигателя.
• Поршень: номинальный диаметр 41 мм для указанной конфигурации Honda PAL AF17.
• Поршневые кольца: две детали для установки в канавки поршня.
• Поршневой палец: диаметр 10 мм.
• Стопорные кольца: две детали для фиксации пальца в поршне.
• Прокладки: комплект для соединений цилиндра и прилегающих деталей двигателя.
• Применение: Honda PAL 50, модификация AF17, двухтактный двигатель объёмом 50 см³.

Как проверить совместимость

До установки сопоставьте обозначение скутера Honda PAL AF17, рабочий объём 50 см³, двухтактную схему двигателя, диаметр поршня 41 мм и палец 10 мм. Дополнительно сравните старый цилиндр с новым по расположению крепёжных отверстий, форме основания, окнам, патрубкам и всем местам сопряжения. Подбор только по внешнему сходству или диаметру поршня недостаточен: разные модификации могут отличаться креплением и конфигурацией каналов.

Если двигатель ранее растачивали, устанавливали нестандартный поршень или меняли его конфигурацию, сначала выполните измерения. Значение 41 мм относится к этой ЦПГ и должно соответствовать фактической ремонтной задаче. Старые прокладки не следует использовать как единственный шаблон для выбора: деформация и следы демонтажа способны искажать их первоначальную форму.

Рекомендации по установке

Монтаж ЦПГ выполняют на чистом двигателе после удаления остатков прежних прокладок и загрязнений с привалочных поверхностей. До сборки проверьте состояние коленчатого вала, шатуна, игольчатого подшипника, крепежа, впускных и выпускных каналов. Поршень, кольца и палец устанавливайте в положении, предусмотренном ремонтной документацией Honda PAL AF17. Кольца должны свободно размещаться в своих канавках, а стопорные кольца — полностью входить в посадочные места.

При сборке нанесите подходящее моторное масло на трущиеся поверхности, не допускайте перекоса поршня и чрезмерного усилия при вводе колец в цилиндр. Крепёж затягивайте равномерно с моментом, указанным изготовителем двигателя. После монтажа проверьте герметичность соединений, отсутствие посторонних звуков и нормальную работу системы смазки. Такая последовательность помогает избежать повреждения деталей при первом запуске и получить корректный результат ремонта.
