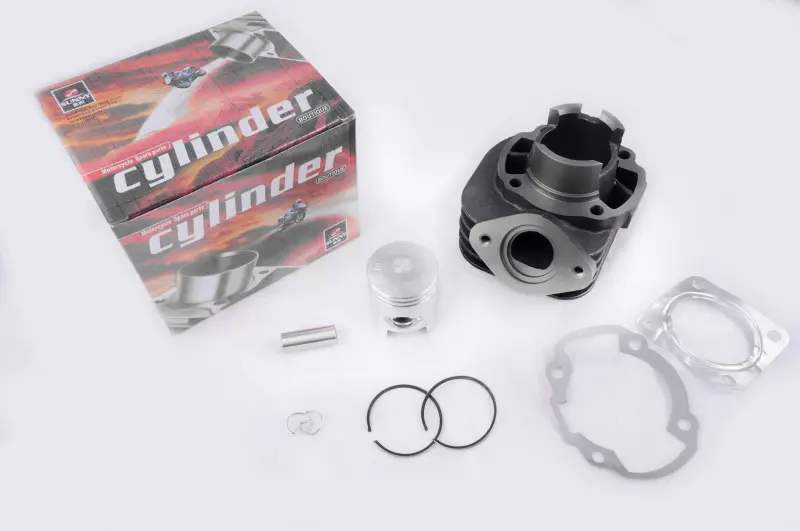

ЦПГ SUNY для Honda DIO ZX 50, Ø40 мм, палец 12 мм

Цилиндро-поршневая группа SUNY для Honda DIO ZX 50

Комплект предназначен для ремонта двигателя скутера Honda DIO ZX 50 с цилиндром диаметром 40 мм и поршневым пальцем 12 мм. ЦПГ объединяет детали, которые формируют камеру сгорания, обеспечивают движение поршня в цилиндре и передают усилие на шатун. Замена такого комплекта требуется при выраженном износе цилиндра и поршня, повреждении колец, задирах, падении компрессии или после неисправности, затронувшей сопряженные поверхности.

Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между деталями. Поршневой палец соединяет поршень с верхней головкой шатуна, стопорные кольца удерживают палец от осевого смещения. В набор также входят прокладки для соединений цилиндра. Подобранные в одном комплекте цилиндр, поршень и кольца позволяют одновременно заменить основные детали ЦПГ, не собирая их по отдельности.

Что необходимо проверить при подборе

• Модель скутера: комплект рассчитан на Honda DIO ZX 50, однако перед заказом нужно определить конкретную модификацию двигателя.
• Диаметр цилиндра и поршня: для этой ЦПГ указан размер 40 мм. Он должен соответствовать устанавливаемой конфигурации двигателя.
• Диаметр поршневого пальца: 12 мм. Этот параметр сверяют с шатуном и демонтированным поршнем, поскольку палец другого диаметра установить правильно нельзя.
• Исполнение цилиндра: сравните расположение крепежных отверстий, впускных и выпускных окон, форму основания, высоту деталей и посадку головки цилиндра.
• Сопряженные детали: до сборки оценивают состояние головки цилиндра, шатуна, подшипника верхней головки, шпилек, выпускного соединения и поверхностей картера.
• Состав набора: цилиндр, поршень, поршневые кольца, палец, стопорные кольца и прокладки позволяют выполнить комплексную замену основных компонентов поршневой группы.

Подготовка и установка

Монтаж ЦПГ выполняют на чистом двигателе после удаления остатков прежних прокладок и загрязнений с посадочных плоскостей. Перед сборкой проверяют, нет ли люфта, повреждений или следов перегрева на шатуне и его подшипнике. Поршневые кольца устанавливают в предназначенные для них канавки без перекоса и чрезмерного растяжения. Палец должен свободно занимать свое посадочное положение, а оба стопорных кольца — полностью входить в канавки. Попадание стопорного кольца внутрь картера необходимо исключить.

Поршень, кольца и зеркало цилиндра перед первым запуском смазывают маслом, подходящим для двигателя скутера. Цилиндр надевают без приложения ударной нагрузки, одновременно контролируя положение колец. Новые прокладки укладывают на очищенные ровные поверхности. Крепеж затягивают равномерно, используя последовательность и момент, предусмотренные руководством для конкретного двигателя Honda DIO ZX. После сборки проверяют свободное перемещение поршня, герметичность соединений и правильность подключения снятых деталей.

Когда ЦПГ нуждается в замене

Поводом для диагностики служат затрудненный запуск, снижение компрессии и тяги, посторонний механический шум, повреждение поршня или колец, а также задиры на поверхности цилиндра. Эти признаки могут иметь несколько причин, поэтому до установки новой ЦПГ следует найти источник неисправности. Если повреждение возникло из-за недостаточной смазки, перегрева, попадания посторонних частиц либо проблемы во впуске или выпуске, устранение первопричины защищает новые детали от повторного отказа.

После ремонта двигателю требуется спокойный начальный режим без продолжительной работы на предельной нагрузке. Контролируйте запуск, температуру, отсутствие необычного шума и герметичность соединений. Точное совпадение диаметра 40 мм, пальца 12 мм и геометрии цилиндра с конкретной модификацией двигателя является главным условием правильного выбора этой ЦПГ SUNY.
