ЦПГ Honda DIO ZX 50, Ø40 мм, палец 12 мм

Цилиндро-поршневая группа Honda DIO ZX 50, Ø40 мм

Комплект предназначен для ремонта цилиндро-поршневой части двухтактного двигателя скутера Honda DIO ZX 50. Цилиндр с рабочим диаметром 40 мм используется вместе с поршнем под палец диаметром 12 мм. Такое сочетание размеров является основным критерием подбора: оно должно соответствовать установленному двигателю, коленчатому валу и заменяемым деталям.

Во время работы двигателя поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя и устойчивостью его работы. Изношенное зеркало цилиндра, задиры, повреждение поршня, залегание или поломка колец могут стать причиной снижения компрессии, затрудненного запуска, постороннего шума и потери тяги.

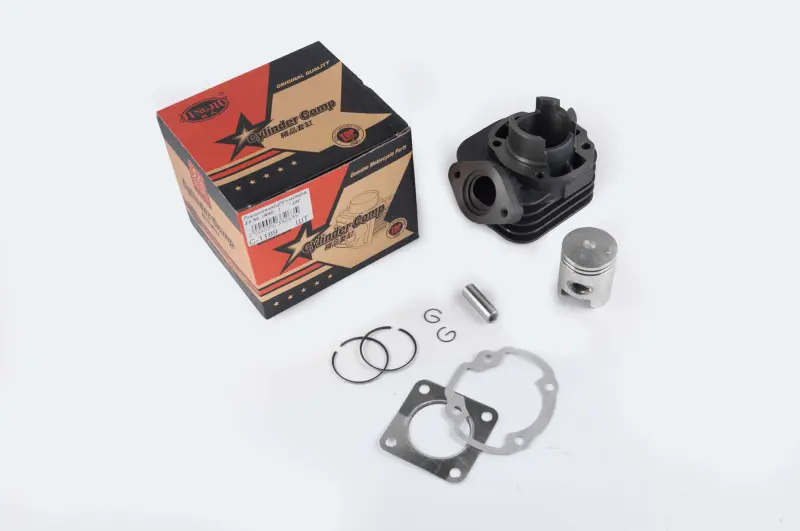

Что входит в комплект

Набор объединяет основные детали, необходимые для замены цилиндра и поршневого комплекта в рамках одного ремонта. В состав входят:

• ребристый цилиндр с боковым выпускным каналом;
• поршень диаметром 40 мм;
• комплект поршневых колец;
• поршневой палец диаметром 12 мм;
• стопорные кольца пальца;
• прокладки для сборки цилиндровой части двигателя.

Наружные ребра цилиндра увеличивают площадь теплоотдачи при воздушном охлаждении. Наличие сопряженных компонентов в одном наборе позволяет одновременно заменить детали, которые работают совместно и изнашиваются в одной зоне двигателя. При этом перед монтажом каждый компонент следует проверить на отсутствие транспортных повреждений, а кольца — на свободное перемещение в предназначенных для них канавках поршня.

Как правильно подобрать ЦПГ

Обозначения Honda DIO ZX 50, Ø40 и p-12 нельзя рассматривать отдельно друг от друга. Перед заказом необходимо подтвердить модель и код двигателя скутера, измерить диаметр старого поршня и пальца, а также сравнить цилиндры по расположению крепежных отверстий, каналов, выпускного фланца и посадочных плоскостей. Для Honda DIO существуют разные поколения и варианты двигателей, поэтому одного совпадения марки скутера недостаточно.

• Диаметр цилиндра и поршня: 40 мм.
• Диаметр поршневого пальца: 12 мм.
• Назначение: цилиндро-поршневая часть двигателя Honda DIO ZX 50.
• Тип детали: комплект с цилиндром, поршнем, кольцами, пальцем, фиксаторами и прокладками.

Если ранее двигатель растачивался, ремонтировался с применением деталей другого размера или получил нештатную конфигурацию, ориентироваться только на название модели нельзя. Фактические размеры снятых компонентов имеют приоритет. Одновременно стоит оценить состояние шатуна, посадки пальца, подшипника, впускных и выпускных каналов: установка новой ЦПГ не устраняет неисправности смежных деталей.

Рекомендации по установке

Монтаж выполняют на очищенные посадочные поверхности с соблюдением направления поршня и правильного положения замков колец. Стопорные кольца пальца должны полностью войти в свои канавки, а кольца — располагаться относительно фиксирующих штифтов поршня без перекоса. Перед окончательной сборкой проверяют свободный ход поршня, совмещение каналов и отсутствие контакта между подвижными деталями.

Крепеж цилиндра затягивают равномерно по требованиям руководства для конкретного двигателя. Точные зазоры, момент затяжки и порядок подготовки деталей определяются документацией скутера и результатами измерений. После ремонта двигателю необходим щадящий режим приработки без продолжительной работы на предельных оборотах. Правильно подобранная и собранная ЦПГ помогает вернуть нормальную герметичность цилиндровой части и стабильную работу исправного двигателя.
