ЦПГ Honda Dio ZX 50 Ø40 мм, палец 12 мм Steel Mark

ЦПГ Steel Mark для Honda Dio ZX 50

Цилиндро-поршневая группа предназначена для ремонта двигателя скутера Honda Dio ZX 50 при износе цилиндра, поршня и колец. Она формирует камеру, в которой поршень совершает возвратно-поступательное движение, а кольца уплотняют зазор между ним и стенкой цилиндра. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя и его работой под нагрузкой.

Основные параметры комплекта — диаметр цилиндра и поршня 40 мм и поршневой палец диаметром 12 мм. Эти значения нужно рассматривать вместе: совпадения только рабочего объема или названия Honda Dio недостаточно для правильного подбора. Перед заказом необходимо определить модификацию скутера и двигателя, измерить снятые детали, а также сравнить расположение каналов, выпускного патрубка, шпилек и посадочной части цилиндра.

Состав и назначение деталей

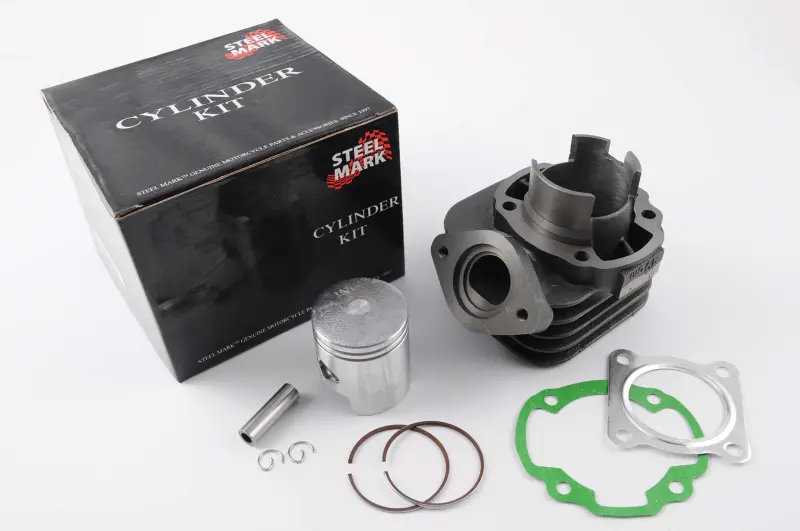

В набор входят цилиндр с наружными ребрами охлаждения, поршень, поршневые кольца, палец, стопорные кольца и прокладки. Совместно подобранные детали позволяют заменить основные компоненты цилиндро-поршневой группы в рамках одного ремонта. Ребристая наружная поверхность цилиндра увеличивает площадь отвода тепла во время работы двигателя, а прокладки используются для уплотнения соответствующих соединений после разборки.

• Цилиндр Ø40 мм направляет движение поршня и образует рабочую поверхность для поршневых колец.
• Поршень и кольца участвуют в сжатии топливовоздушной смеси и ограничивают прорыв газов вдоль стенки цилиндра.
• Палец Ø12 мм соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают палец от осевого смещения.
• Прокладки устанавливаются на очищенные сопрягаемые поверхности при сборке цилиндровой части двигателя.

Когда требуется замена ЦПГ

Поводом для диагностики служат снижение компрессии, затрудненный запуск, потеря тяги, посторонний механический шум либо следы повреждения после разборки. На цилиндре проверяют задиры, выработку и состояние рабочей поверхности; на поршне — юбку, днище, канавки колец и отверстия под палец. Отдельно осматривают кольца, палец, верхнюю головку шатуна и игольчатый подшипник. Установка нового комплекта без устранения обнаруженной причины износа может привести к повторному повреждению деталей.

Размер Ø40 мм относится к диаметру поршня и цилиндра, а обозначение p-12 — к диаметру пальца 12 мм. Для выбора следует измерять детали точным инструментом, поскольку визуальной оценки и номинального объема 50 см³ недостаточно. Если прежний цилиндр растачивался или в двигатель уже устанавливали детали другого размера, его фактические параметры могут отличаться от стандартной конфигурации.

Подготовка и установка

До сборки очищают посадочные плоскости от остатков прежних прокладок и загрязнений, проверяют ровность сопрягаемых поверхностей, состояние шпилек, резьбы, коленчатого вала и шатуна. Внутрь картера не должны попасть обломки, абразивные частицы или стопорное кольцо. Поршень устанавливают в предусмотренном направлении, ориентируясь на его заводские обозначения и устройство каналов конкретного двигателя.

Кольца размещают в предназначенных для них канавках без чрезмерного растягивания. Их замки совмещают с фиксирующими штифтами поршня, после чего цилиндр надевают плавно, последовательно сжимая кольца. Поршневой палец должен входить без ударной нагрузки, а оба стопорных кольца — полностью садиться в свои канавки. Перед монтажом цилиндра рабочую поверхность и детали поршневой группы смазывают маслом, предусмотренным регламентом двигателя.

Крепеж цилиндра и головки затягивают равномерно, в последовательности и с моментом, указанными в руководстве для конкретной версии Honda Dio ZX. После сборки проверяют герметичность соединений, свободное вращение коленчатого вала и отсутствие посторонних звуков. Такой порядок помогает правильно установить ЦПГ Steel Mark Ø40 мм с пальцем 12 мм и исключить ошибки, связанные с несовпадением размера или ориентации деталей.
