ЦПГ JIN Honda DIO 50 Ø39 мм, палец 12 мм

Цилиндро-поршневая группа JIN для Honda DIO 50

Комплект предназначен для ремонта двухтактного двигателя скутера Honda DIO 50 с цилиндром диаметром 39 мм и поршневым пальцем 12 мм. ЦПГ заменяет основные сопряженные детали верхней части двигателя и подходит для случаев, когда износ цилиндра, поршня или колец привел к снижению компрессии, затрудненному запуску, постороннему шуму либо ухудшению тяги. Размеры Ø39 и p-12 являются ключевыми параметрами этой модификации и должны совпадать с конфигурацией ремонтируемого двигателя.

Назначение и состав

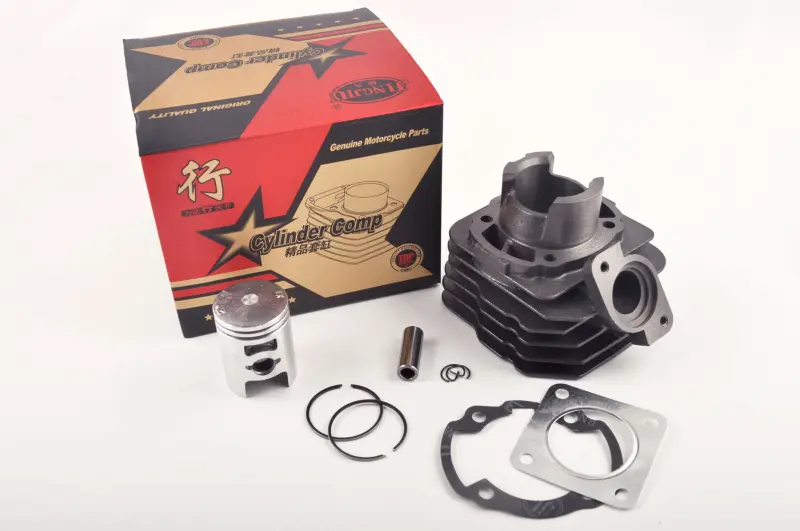

В набор входят цилиндр с развитым наружным оребрением, поршень, поршневые кольца, палец диаметром 12 мм, стопорные кольца и прокладки. Эти детали совместно формируют цилиндро-поршневую пару: поршень перемещается внутри цилиндра, кольца уплотняют зазор между их поверхностями, а палец соединяет поршень с шатуном. Прокладки используются при сборке цилиндра с сопрягаемыми частями двигателя. Покупка согласованного набора упрощает замену сразу нескольких взаимосвязанных деталей и помогает избежать сочетания нового поршня с изношенным цилиндром.

Диаметр 39 мм соответствует штатному классу 50 см³ для совместимых двухтактных двигателей Honda DIO. Это ремонтная ЦПГ стандартного формата, а не комплект увеличенного диаметра. Она рассчитана на восстановление обычной конфигурации двигателя при условии совпадения посадочных размеров, каналов, крепежных отверстий и формы соединения с выпускной системой.

Когда требуется замена ЦПГ

Поводом для диагностики служат падение компрессии, сложный холодный или горячий запуск, заметная потеря тяги, металлический шум в зоне цилиндра, задиры на зеркале либо повреждение поршня и канавок колец. Такие признаки могут иметь и другие причины, поэтому перед ремонтом проверяют состояние цилиндро-поршневой пары, подшипника верхней головки шатуна, коленчатого вала, системы смазки и герметичность двигателя. Установка новой ЦПГ устраняет именно те неисправности, которые связаны с износом или повреждением входящих в нее деталей.

Как проверить совместимость

• Модель техники: комплект выбирается для Honda DIO 50 с двухтактным двигателем соответствующей конструкции.
• Диаметр цилиндра и поршня: требуемый размер — 39 мм.
• Поршневой палец: диаметр должен составлять 12 мм.
• Посадочная геометрия: сравнивают основание цилиндра, расположение шпилек, каналы и выпускной фланец со снятой деталью.
• Исполнение двигателя: обозначения DIO охватывают несколько поколений, поэтому одной модели скутера без проверки кода двигателя и геометрии недостаточно.

Перед установкой детали очищают от консервационных и технологических загрязнений, осматривают поверхности цилиндра, кромки каналов и канавки поршня. Кольца устанавливают в предусмотренном положении без чрезмерного растяжения, а стопорные кольца полностью заводят в канавки поршня. Стрелку или иное монтажное обозначение на поршне, если оно присутствует, ориентируют согласно устройству конкретного двигателя. Рабочие поверхности при сборке смазывают подходящим моторным маслом для двухтактной техники.

При монтаже также проверяют зазор в замках колец, состояние шатунного подшипника, плоскости прилегания и чистоту каналов. Крепеж затягивают равномерно с моментом, установленным сервисной документацией конкретного двигателя. После сборки необходимо убедиться в свободном перемещении поршня, герметичности соединений и нормальной работе системы смазки. Первые поездки проводят без продолжительной работы на предельной нагрузке, контролируя температуру, звук двигателя и отсутствие утечек.

ЦПГ JIN Ø39 мм с пальцем 12 мм подходит для восстановления Honda DIO 50 только после точного сопоставления двигателя и снятого цилиндра. До начала ремонта проверьте все размеры и фактическое содержимое набора: это позволит заранее подготовить необходимые крепежные детали, подшипник и расходные материалы для правильной сборки.
