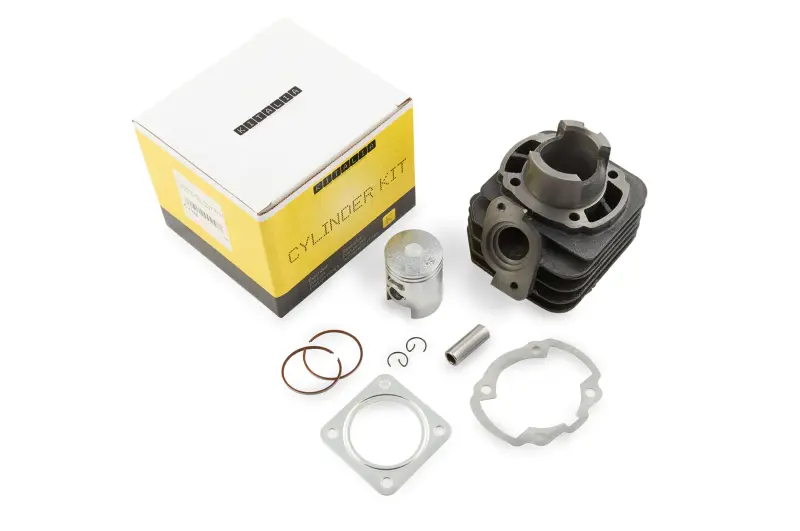

ЦПГ Honda DIO 50 Ø39 мм, палец 12 мм KITALIA

Цилиндро-поршневая группа KITALIA для Honda DIO 50

ЦПГ предназначена для ремонта двигателя скутера Honda DIO 50 при износе цилиндра и поршня, снижении компрессии или повреждении сопряженных деталей. Номинальный диаметр цилиндра составляет 39 мм, а диаметр поршневого пальца — 12 мм. Эти параметры определяют посадку деталей и являются основными ориентирами при подборе. Группа рассчитана на восстановление штатной конфигурации объемом 50 см³ без перехода на увеличенный диаметр.

Цилиндр образует рабочую поверхность для движения поршня, поршневые кольца уплотняют зазор между деталями, а палец соединяет поршень с шатуном. Согласованная работа компонентов влияет на способность двигателя сжимать топливовоздушную смесь, уверенно запускаться и развивать тягу. При изношенной поверхности цилиндра, задирах на поршне, повреждении колец или увеличенных зазорах компрессия снижается, запуск усложняется, а работа двигателя может сопровождаться посторонним шумом.

Что проверить перед выбором

Обозначение Honda DIO охватывает несколько поколений и модификаций, поэтому одного названия скутера недостаточно для окончательного решения. До заказа необходимо установить фактическую конфигурацию разобранного двигателя и сопоставить ее с параметрами этой ЦПГ. В первую очередь проверяют диаметр цилиндра 39 мм и поршневого пальца 12 мм. Также сравнивают форму цилиндра, расположение крепежных отверстий, контуры каналов и посадочных плоскостей со снятой деталью.

• Диаметр цилиндра: 39 мм. Значение нужно сверять с требуемым номинальным размером, поскольку цилиндры увеличенного и ремонтного диаметра не являются взаимозаменяемыми только по названию модели.
• Диаметр поршневого пальца: 12 мм. Параметр должен соответствовать шатуну и применяемой посадке поршня.
• Назначение: скутеры Honda DIO с двигателем объемом 50 см³ и подходящей конфигурацией ЦПГ.
• Бренд: KITALIA. Название производителя помогает отличить эту позицию от вариантов с теми же базовыми размерами.

Подготовка и установка

Перед монтажом двигатель разбирают и очищают сопрягаемые поверхности от остатков прежних прокладок и загрязнений. Одновременно оценивают состояние шатуна, посадки поршневого пальца и подшипников, поскольку заметный люфт или повреждение этих деталей нельзя устранить установкой новой ЦПГ. Каналы и плоскости должны оставаться чистыми, а крепеж — затягиваться равномерно с соблюдением требований для конкретной модификации двигателя.

Поршневые кольца устанавливают в предназначенные для них канавки без перекоса и чрезмерного растяжения. Стопорные кольца пальца должны полностью войти в посадочные канавки. Перед окончательной сборкой проверяют свободное перемещение поршня, корректное положение деталей и отсутствие контакта там, где его не должно быть. После сборки необходимо убедиться в герметичности соединений и нормальной работе системы смазки, предусмотренной конструкцией скутера.

Эта ЦПГ подходит для планового восстановления Honda DIO 50, если снятый узел соответствует диаметру 39 мм, пальцу 12 мм и геометрии предлагаемого цилиндра. Точное сравнение размеров и посадочных точек до монтажа помогает исключить несовместимость между внешне похожими версиями Honda DIO и выполнить ремонт без повторной разборки двигателя.
