ЦПГ 2T TB60 для Suzuki RUN, Ø43 мм, палец 10 мм, h-51

Цилиндро-поршневая группа 2T TB60 для Suzuki RUN

Комплект предназначен для восстановления цилиндро-поршневой части двухтактного двигателя TB60, применяемого на скутерах Suzuki RUN. Основные параметры для подбора — диаметр цилиндра и поршня 43 мм, поршневой палец диаметром 10 мм и обозначение h-51. Такое сочетание размеров необходимо сверять полностью: совпадения только по модели скутера или диаметру поршня недостаточно, поскольку разные версии двигателя могут отличаться геометрией цилиндра и посадочных мест.

Назначение и конструкция

ЦПГ формирует камеру, в которой поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец на шатунный механизм. Состояние сопряженных поверхностей, поршня и колец напрямую связано с компрессией, запуском двигателя и его способностью сохранять тягу под нагрузкой. Комплект используют при ремонте после износа цилиндра, появления задиров, повреждения поршня или канавок колец, а также когда восстановление старых деталей уже не обеспечивает требуемой геометрии.

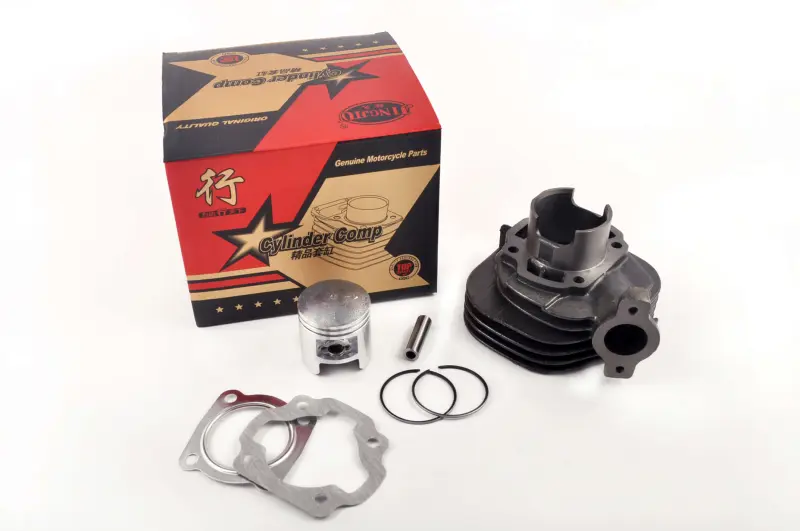

В набор входят цилиндр с ребрами охлаждения, поршень, поршневой палец, два поршневых кольца и уплотнительные прокладки. Цилиндр имеет выпускной патрубок с крепежным фланцем. Комплектный подбор деталей избавляет от необходимости отдельно согласовывать диаметр нового поршня с цилиндром, однако монтажные размеры двигателя и конфигурацию присоединений необходимо проверить до начала сборки.

Что проверить при выборе

• Тип двигателя: комплект рассчитан на двухтактную конфигурацию 2T TB60 и не предназначен для четырехтактных моторов.
• Применяемость: заявленная модель — Suzuki RUN с двигателем семейства TB60.
• Рабочий диаметр: 43 мм. Его нельзя автоматически заменять ремонтными вариантами 43,25, 43,50, 43,75 или 44 мм, которые встречаются для этого семейства.
• Диаметр пальца: 10 мм. Параметр должен соответствовать поршню и верхней головке шатуна установленного двигателя.
• Параметр h-51: обозначение следует сопоставить с размером снятого цилиндра и поршневой группы.

Дополнительно сравните со старым цилиндром расположение окон, форму основания, межосевые расстояния крепежа, направление и фланец выпускного патрубка, а также контуры прокладок. Проверка этих точек особенно важна, если двигатель ранее ремонтировался или на скутере установлен не первоначальный мотор. Старый поршень также нужно сопоставить по высоте, положению пальца и конфигурации днища, не ориентируясь лишь на наружный диаметр.

Когда требуется замена

Поводом для диагностики ЦПГ становятся затрудненный холодный или горячий запуск, снижение компрессии, потеря тяги, посторонний стук, следы перегрева и задиры на поршне либо стенках цилиндра. Те же проявления могут иметь другие причины, поэтому перед ремонтом проверяют состояние цилиндра, поршня, колец, пальца и шатунного механизма. Если изношена только одна деталь, остальные сопряженные части все равно оценивают совместно: установка нового поршня в поврежденный цилиндр или новых колец при нарушенной геометрии не устраняет источник проблемы.

Перед сборкой очищают посадочные поверхности от остатков прежних прокладок и загрязнений, проверяют состояние крепежа, шатуна и подшипников, а также отсутствие посторонних частиц в картере. Поршень, кольца и палец устанавливают с соблюдением направления монтажа и зазоров, предусмотренных для конкретного двигателя. Крепеж затягивают равномерно по данным технической документации скутера. После сборки проверяют герметичность соединений, свободное перемещение механизма и корректность подключения выпускной системы.

Эта ЦПГ подходит для ремонта Suzuki RUN только при одновременном совпадении конфигурации 2T TB60, диаметра 43 мм, пальца 10 мм и параметра h-51. Полная сверка размеров и присоединительной геометрии до разборки помогает выбрать комплект для конкретной версии мотора и избежать повторной переборки.
