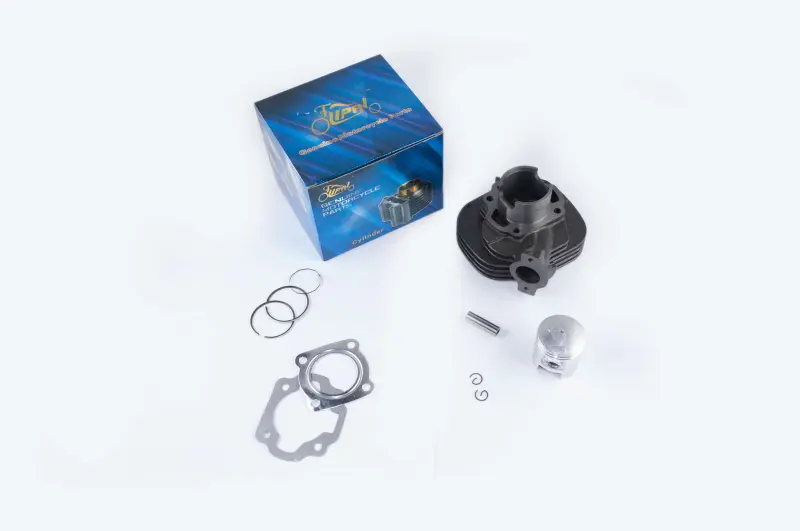

ЦПГ 2T TB50 для Suzuki Run, Ø41 мм, палец 10 мм, h 51 мм

ЦПГ 2T TB50 для Suzuki Run, Ø41 мм

Комплект предназначен для ремонта цилиндро-поршневой части двухтактного двигателя TB50 объемом 50 см³, применяемого на Suzuki Run и скутерах с аналогичной силовой установкой цепного типа. Он объединяет основные детали, необходимые для замены цилиндра и поршня: цилиндр, поршень диаметром 41 мм, кольца, палец диаметром 10 мм, стопорные кольца и прокладки. Размерный параметр h составляет 51 мм.

Назначение цилиндро-поршневой группы

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатунный механизм. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра. Состояние этих деталей непосредственно связано с компрессией, уверенным запуском двигателя и сохранением нормальной тяги.

Замена ЦПГ требуется при критическом износе цилиндра и поршня, появлении задиров, повреждении канавок или колец, прогаре днища поршня и других дефектах, из-за которых двигатель теряет компрессию. Характерными поводами для диагностики становятся затрудненный запуск, заметное снижение тяги, посторонний механический шум или результаты измерения компрессии, не соответствующие требованиям двигателя. Перед ремонтом причину неисправности следует определить полностью, поскольку установка нового комплекта не устраняет неполадки в смазке, топливоподаче или кривошипно-шатунном механизме.

Состав комплекта

• Цилиндр для двухтактной конфигурации TB50.
• Поршень Ø41 мм и поршневые кольца.
• Поршневой палец Ø10 мм для соединения поршня с шатуном.
• Стопорные кольца для фиксации пальца.
• Прокладки для сборки цилиндровой части двигателя.

Наличие согласованных деталей в одном наборе удобно при комплексном ремонте: цилиндр, поршень и кольца заменяются совместно, без подбора каждого компонента по отдельности. Перед монтажом комплектность все равно необходимо проверить, а детали — осмотреть на отсутствие повреждений.

Как проверить совместимость

Обозначения Suzuki Run и TB50 являются исходными ориентирами, но при подборе нельзя учитывать только название скутера. У техники одной модели могут встречаться разные версии двигателя или ранее установленные детали. Сравните старую ЦПГ с новым комплектом по диаметру поршня 41 мм, диаметру пальца 10 мм и параметру h 51 мм. Дополнительно должны совпасть двухтактная схема двигателя, цепное исполнение силового агрегата, расположение крепежных отверстий, окон цилиндра и присоединительных поверхностей.

• тип двигателя — двухтактный TB50;
• рабочий объем штатной конфигурации — 50 см³;
• диаметр цилиндра и поршня — 41 мм;
• диаметр поршневого пальца — 10 мм;
• размерный параметр h — 51 мм;
• заявленная модель применения — Suzuki Run.

Подготовка и установка

До сборки проверяют состояние шатуна, игольчатого подшипника, коленчатого вала и посадочных поверхностей. Остатки прежних прокладок и загрязнения удаляют так, чтобы они не попали внутрь двигателя. Поршневые кольца устанавливают в предназначенные для них канавки без чрезмерного растягивания, замки совмещают с фиксирующими штифтами поршня, а стопорные кольца пальца надежно размещают в пазах. Поршень ориентируют в соответствии с конструкцией двигателя и расположением окон цилиндра.

При монтаже цилиндр и трущиеся поверхности получают предусмотренную для двухтактного двигателя начальную смазку. Цилиндр надевают на поршень аккуратно, контролируя положение колец и не применяя ударную нагрузку. Крепеж затягивают равномерно с моментом, установленным изготовителем двигателя. После сборки проверяют герметичность соединений, настройку подачи топлива и масла, а первый запуск выполняют с контролем посторонних звуков и температуры. Такой порядок помогает избежать повреждения нового цилиндра и поршня сразу после ремонта.
