ЦПГ 2T Stels 65 STAGE-9 Ø44 мм, палец 12 мм, h-64

Цилиндро-поршневая группа STAGE-9 для Stels 65 2T

ЦПГ предназначена для ремонта двухтактного двигателя Stels 65 в конфигурации 1E40QMB. Набор объединяет цилиндр и согласованные с ним детали поршневой группы: такое решение используют при износе поверхности цилиндра, поршня или колец, а также при восстановлении компрессии после повреждения деталей. Основные параметры подбора — диаметр 44 мм, поршневой палец 12 мм и размер h-64. Эти значения необходимо сверять вместе, поскольку совпадения только диаметра цилиндра недостаточно для правильной установки.

Конструкция и назначение

В двухтактном двигателе поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец и шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние сопряженных поверхностей непосредственно связано с компрессией, запуском и стабильностью работы мотора. На корпусе цилиндра предусмотрены охлаждающие ребра, монтажные отверстия и окна газораспределения, характерные для двухтактной конструкции. При подборе важно совпадение их расположения с деталями ремонтируемого двигателя.

Состав и подтвержденные параметры

• Тип двигателя: двухтактный, 2T.
• Применение: Stels 65, конфигурация двигателя 1E40QMB.
• Диаметр: 44 мм.
• Диаметр поршневого пальца: 12 мм.
• Размер для сверки: h-64.

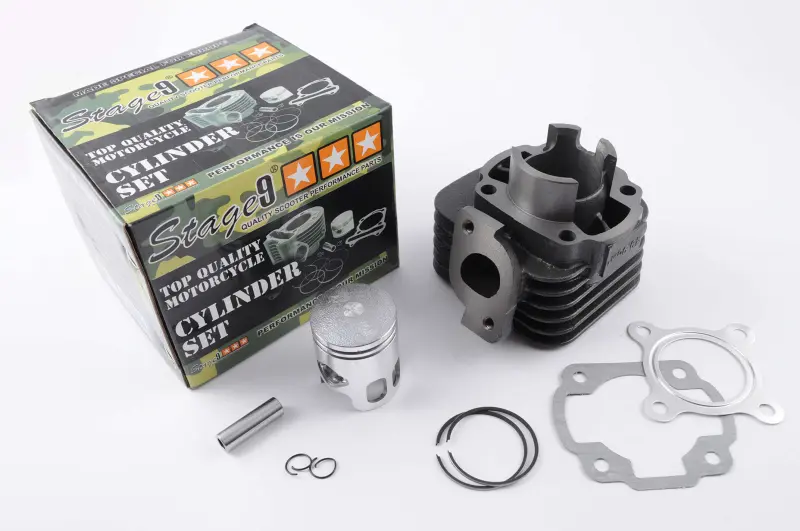

• Состав набора: цилиндр, поршень, два поршневых кольца, палец, два стопорных кольца и две прокладки различной формы.

Как проверить совместимость

Перед покупкой сравните старую ЦПГ не только по обозначению модели, но и по фактической конструкции. Проверьте диаметр цилиндра и пальца, размер h, расположение шпилек и монтажных отверстий, форму основания цилиндра, конфигурацию впускных и выпускных окон, а также места соединения с головкой и выхлопным патрубком. Отдельно сопоставьте поршень по высоте и расположению канавок под кольца. Если двигатель ранее ремонтировали или устанавливали детали другой версии, ориентироваться только на название скутера нельзя: установленная конфигурация может отличаться от первоначальной.

ЦПГ выбирают для комплексного ремонта, когда на стенке цилиндра появились задиры, кольца потеряли подвижность или уплотнение, изношены канавки поршня либо снизилась компрессия. Поводом для диагностики также служат затрудненный запуск, падение тяги и посторонний механический шум. Эти признаки могут иметь несколько причин, поэтому перед заменой следует оценить состояние цилиндра, поршня, колец, пальца, шатуна и сопряженных деталей. Установка нового набора без устранения причины повреждения способна привести к повторному износу.

Рекомендации по установке

Сборку выполняют на чистом двигателе, не допуская попадания абразива и остатков старых прокладок внутрь картера. До монтажа проверяют посадку пальца, состояние верхней головки шатуна, свободу движения колец в канавках и соответствие прокладок соединительным поверхностям. Стопорные кольца пальца должны полностью занять свои посадочные канавки. Поршень и кольца устанавливают в ориентации, предусмотренной конструкцией конкретного двигателя; кольца нельзя сжимать или заводить в цилиндр с чрезмерным усилием.

После сборки необходимо убедиться, что поршень перемещается без заеданий, а цилиндр и головка установлены без перекоса. Моменты затяжки крепежа, тепловые зазоры и порядок первого запуска выбирают по ремонтной документации двигателя. ЦПГ STAGE-9 Ø44 мм подходит для восстановления Stels 65 2T при точном совпадении всех присоединительных размеров и конфигурации 1E40QMB.
