Поршень ИЖ Планета 000 Ø71,97 мм

Поршень ИЖ Планета 000 Ø71,97 мм

Поршень предназначен для ремонта цилиндро-поршневой группы мотоциклов ИЖ Планета с размером поршня 71,97 мм. Деталь перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через поршневой палец и шатун на коленчатый вал. От правильного подбора поршня к конкретному цилиндру зависят компрессия, уверенный запуск двигателя, стабильность его работы и отсутствие постороннего стука.

Обозначение 000 и диаметр Ø71,97 мм являются ключевыми параметрами этой позиции. Такой размер встречается в поршневых группах мотоциклов ИЖ Планета 3, Планета 4 и Планета 5. При этом одной только модели мотоцикла недостаточно для безошибочного выбора: цилиндр мог ранее растачиваться, комплектоваться поршнем другой размерной группы или заменяться. Перед заказом необходимо определить фактический размер установленной детали и состояние цилиндра.

Конструкция и назначение

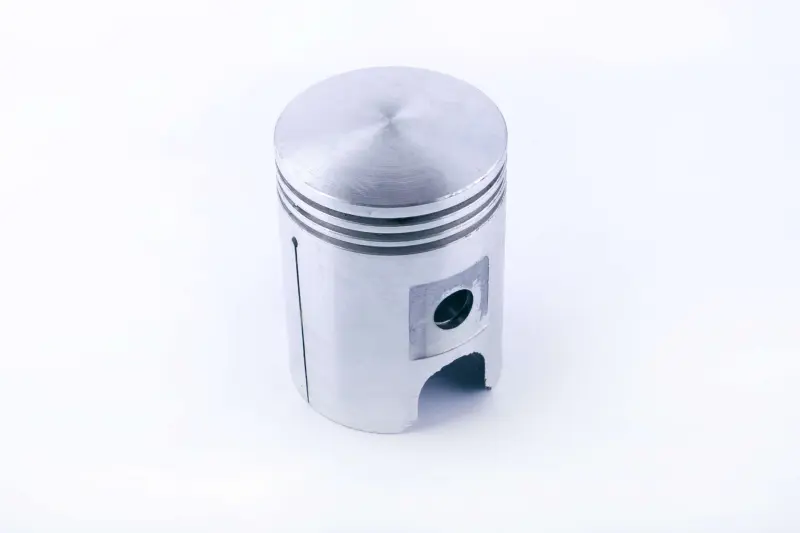

Поршень имеет три кольцевые канавки, отверстие под поршневой палец и фигурный вырез в нижней части юбки. Кольца, устанавливаемые в канавки, обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра. Отверстие соединяет поршень с шатуном посредством пальца, а форма юбки соответствует работе детали в цилиндре двигателя ИЖ Планета. Поршень поставляется как отдельная деталь цилиндро-поршневой группы; наличие пальца, колец и стопорных колец следует проверять по комплектации конкретного предложения перед сборкой.

Что проверить при выборе

• Диаметр: требуемый размер поршня должен составлять 71,97 мм. Его сопоставляют не с приблизительным замером, а с результатами точного измерения цилиндра и снятого поршня.
• Размерная группа: обозначение 000 нужно сверить с параметрами ремонтируемой поршневой группы. Цифры 000 нельзя автоматически считать номером расточки без проверки фактического диаметра.
• Модель двигателя: деталь подбирается для ИЖ Планета; поршни семейства Планета Спорт имеют другие размеры и не должны выбираться только по сходству названий.
• Поршневой палец: перед монтажом проверяют соответствие отверстия пальцу и шатуну установленного двигателя, а также состояние посадочных поверхностей.
• Кольца и цилиндр: канавки должны соответствовать применяемым кольцам, а цилиндр не должен иметь повреждений, которые требуют расточки или другого размера поршня.

Когда требуется замена

Основанием для ремонта могут быть задиры на юбке, прогар или повреждение днища, износ кольцевых канавок, повышенный зазор в цилиндре, снижение компрессии и заметный механический стук. Установка нового поршня без оценки цилиндра не устраняет последствия овальности, конусности либо глубоких повреждений его поверхности. Поэтому решение о размере принимают после дефектовки и измерений: для пригодного цилиндра подбирают соответствующий поршень, а после расточки используют деталь того размера, под который обработан цилиндр.

Подготовка к установке

До сборки очищают цилиндр и детали сопряжения, проверяют состояние шатуна, пальца, стопорных колец и поршневых колец. Необходимо убедиться, что кольца свободно перемещаются в своих канавках, а их зазоры соответствуют требованиям ремонтной документации двигателя. Поршень устанавливают в правильном положении относительно окон цилиндра; ориентацию определяют по конструкции штатной детали и руководству для конкретной модификации мотора. Стопорные кольца пальца должны надежно находиться в предназначенных для них канавках.

После сборки поршневая группа должна перемещаться без заеданий и жесткого контакта. Первый запуск выполняют только после полной проверки собранного двигателя и корректной подачи смазки. Поршень ИЖ Планета 000 Ø71,97 мм подходит для ремонта, когда измерения подтверждают именно этот диаметр, а остальные сопрягаемые детали соответствуют его конструкции.
