Поршень ИЖ Планета Спорт STD Ø76,00 мм, 0 размер

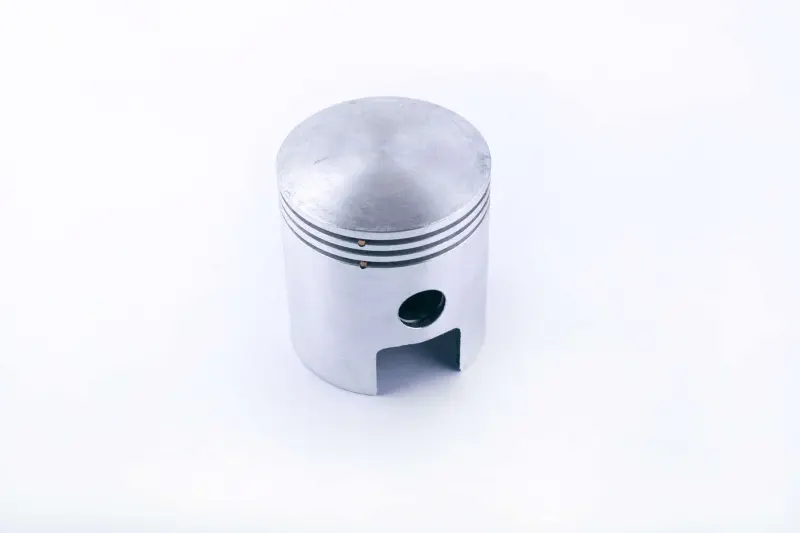

Поршень ИЖ Планета Спорт STD Ø76,00 мм

Поршень предназначен для цилиндро-поршневой группы одноцилиндрового двухтактного двигателя мотоцикла ИЖ Планета Спорт. Исполнение STD и номинальный диаметр 76,00 мм соответствуют стандартному, то есть не увеличенному ремонтному размеру. Такой вариант выбирают для цилиндра номинальной размерности, если результаты измерений позволяют собрать пару с предусмотренным производителем рабочим зазором.

Во время работы двигателя поршень перемещается в цилиндре, воспринимает давление газов и через поршневой палец передает усилие шатуну. Одновременно его форма и положение колец участвуют в уплотнении камеры сгорания и управлении газообменом двухтактного мотора. Деталь имеет три канавки под компрессионные кольца, отверстие под поршневой палец и окно в юбке. Эти конструктивные особенности требуют точного соответствия цилиндру ИЖ Планета Спорт: совпадения одного диаметра недостаточно для установки поршня от другой модели.

Что проверить при подборе

• Модель двигателя. Поршень рассчитан на ИЖ Планета Спорт; детали для других мотоциклов семейства ИЖ могут отличаться высотой, расположением окон, канавок и оси пальца.
• Фактический размер цилиндра. Значение Ø76,00 мм является номинальным обозначением позиции. Перед сборкой цилиндр измеряют нутромером в нескольких поясах и взаимно перпендикулярных направлениях, чтобы определить износ, овальность и конусность.
• Размерную категорию. STD и 0 размер нельзя смешивать с поршнями ремонтных размеров. Если цилиндр уже растачивали либо его износ не позволяет выдержать требуемый зазор, номинальный поршень не решит задачу без соответствующей обработки или выбора другой размерности.
• Сопрягаемые детали. Отдельно сверяют поршневой палец, кольца, стопорные кольца и состояние верхней головки шатуна. Наличие этих деталей в наборе не подразумевается: состав покупки следует учитывать отдельно.

Когда поршень требует замены

Основанием для ремонта становятся задиры на юбке, повреждение днища, износ или деформация канавок под кольца, чрезмерный зазор в цилиндре и повреждение посадочных мест пальца. Такие дефекты могут сопровождаться падением компрессии, затрудненным запуском, посторонним стуком и ухудшением работы двигателя. Перед установкой нового поршня проверяют не только снятую деталь, но и цилиндр, кольца, палец, шатун и подшипник верхней головки: замена одной позиции без оценки сопряжений не устраняет причину ускоренного износа.

Рекомендации по установке

Монтаж выполняют после очистки цилиндра и каналов от нагара и абразивных частиц. Поршень устанавливают в предусмотренной конструкцией ориентации относительно впускных, выпускного и продувочных окон. Кольца размещают с учетом фиксирующих штифтов в канавках, проверяют их свободное перемещение и зазор в замке по ремонтной документации. Стопорные кольца пальца должны полностью войти в посадочные канавки; повторное использование деформированных фиксаторов недопустимо.

После сборки коленчатый вал должен проворачиваться плавно, без заеданий и контакта колец с кромками окон. До первого запуска необходимо восстановить предусмотренную для конкретной версии двигателя систему смазывания и соблюдать режим приработки новой пары цилиндр–поршень. Поршень STD Ø76,00 мм подходит для восстановления ИЖ Планета Спорт только после инструментальной проверки цилиндра и расчета монтажного зазора по руководству по ремонту.
