Поршень TNT Yamaha JOG 72 +0,50, Ø47,50 мм, палец 10 мм, 2JA/3KJ, mod.A

Ремонтный поршень TNT для Yamaha JOG 72

Поршень предназначен для ремонта цилиндро-поршневой группы скутеров Yamaha JOG в конфигурации 72 см³, связанной с обозначениями 2JA/3KJ. Диаметр 47,50 мм соответствует ремонтному увеличению +0,50 мм относительно номинального размера 47,00 мм. Такой вариант выбирают для цилиндра, который уже расточен или будет обработан под второй ремонтный размер. Поршневой палец имеет диаметр 10 мм, а исполнение детали обозначено как mod.A.

Во время работы двигателя поршень перемещается в цилиндре, участвует в сжатии топливовоздушной смеси и передает усилие через палец и шатун. Состояние его поверхности, канавок и колец непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Замена требуется при задирах, повреждении днища, износе канавок, потере компрессии либо при восстановительной обработке цилиндра до следующего ремонтного диаметра.

Что входит в комплект

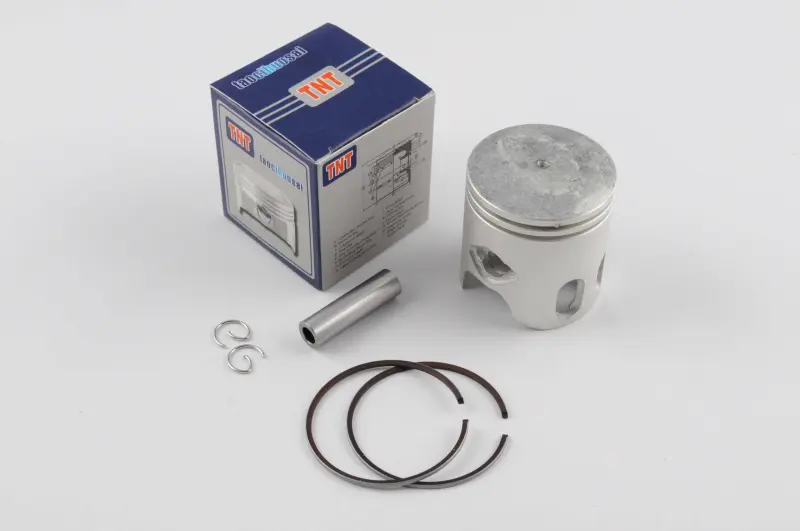

Комплект содержит поршень, поршневой палец, два кольца и два стопорных кольца пальца. Совместно подобранные детали позволяют заменить основные сопряженные компоненты поршня за одну операцию. Перед сборкой необходимо проверить каждую позицию, убедиться в отсутствии повреждений после хранения и очистить детали от технических загрязнений.

Параметры для подбора

• Применение: цилиндро-поршневая группа Yamaha JOG 72 см³.
• Обозначения совместимости: 2JA/3KJ; конкретную модификацию двигателя следует установить до разборки или по снятым деталям.
• Диаметр поршня: 47,50 мм.
• Ремонтное увеличение: +0,50 мм, также обозначаемое как второй ремонтный размер.
• Диаметр пальца: 10 мм.
• Исполнение: mod.A.
• Марка: TNT.

Одного совпадения по названию Yamaha JOG для точного выбора недостаточно. До заказа нужно определить фактический диаметр цилиндра после обработки, диаметр пальца и вариант поршня. Полезно сопоставить со снятой деталью форму днища, расположение окон и вырезов, высоту пальца, конфигурацию юбки и канавок под кольца. Особенно важно не смешивать mod.A с другим исполнением, даже если заявленные диаметр и модель скутера совпадают.

Практическая ценность комплекта

• Ремонтный диаметр 47,50 мм позволяет использовать поршень после соответствующей расточки цилиндра, когда номинальный размер уже не обеспечивает требуемого сопряжения.
• Палец, кольца и стопоры включены вместе с поршнем, поэтому основные детали для его установки не приходится подбирать раздельно.

Установка и контроль перед запуском

Цилиндр должен быть измерен точным инструментом в нескольких поясах и направлениях. Решение о расточке и окончательный монтаж лучше поручить мастеру, который сможет оценить износ, овальность и конусность, а затем выдержать монтажный зазор по ремонтной документации двигателя. Устанавливать поршень 47,50 мм в цилиндр без измерения нельзя: одинаковое обозначение ремонтного размера само по себе не подтверждает правильный рабочий зазор.

При сборке проверяют зазоры колец в цилиндре, их правильное положение в канавках, ориентацию поршня и надежную посадку стопоров пальца. Стопорные кольца должны полностью войти в свои канавки. Также осматривают цилиндр, шатун, игольчатый подшипник пальца и прилегающие детали, поскольку их износ может сократить ресурс нового поршня. После монтажа двигатель сначала проворачивают вручную, контролируя свободный ход без закусывания и постороннего контакта.

Этот комплект подходит для планового восстановления Yamaha JOG 72 с параметрами 2JA/3KJ, пальцем 10 мм и цилиндром, подготовленным именно под Ø47,50 мм. Точная проверка геометрии цилиндра и соответствия исполнению mod.A помогает избежать ошибки между внешне близкими поршнями и выполнить ремонт с корректным сопряжением деталей.
