Поршень Honda DIO 50 ремонтный +0,50, Ø39,50 мм (TM)

Поршень Honda DIO 50 +0,50, Ø39,50 мм (TM)

Ремонтный поршень предназначен для восстановления цилиндро-поршневой группы соответствующего двухтактного двигателя скутера Honda DIO 50. Диаметр 39,50 мм и обозначение +0,50 указывают на увеличенный ремонтный размер: такую деталь применяют не вместо исправного номинального поршня, а после дефектовки и обработки цилиндра под согласованный диаметр. Правильно подобранная пара «цилиндр — поршень» необходима для нормального сжатия смеси, устойчивого запуска двигателя и передачи усилия на коленчатый вал.

Назначение ремонтного размера

В процессе эксплуатации зеркало цилиндра и поверхность поршня изнашиваются, на них могут появляться задиры и следы перегрева. Одновременно изнашиваются канавки и кольца, из-за чего снижается компрессия, затрудняется запуск, ухудшается тяга или возникает посторонний шум. Если состояние цилиндра позволяет выполнить расточку и хонингование, размер 39,50 мм используют для восстановления правильной геометрии сопряжения без замены пригодного к ремонту цилиндра.

Обозначение +0,50 нельзя трактовать как приблизительный размер или прибавку, которую можно компенсировать кольцами. Поршень должен работать в цилиндре, подготовленном именно под соответствующий ремонтный диаметр и монтажный зазор. Установка детали Ø39,50 мм в необработанный цилиндр номинального размера недопустима, а слишком большой зазор после износа не устраняется выбором одного лишь увеличенного поршня без измерений и механической обработки.

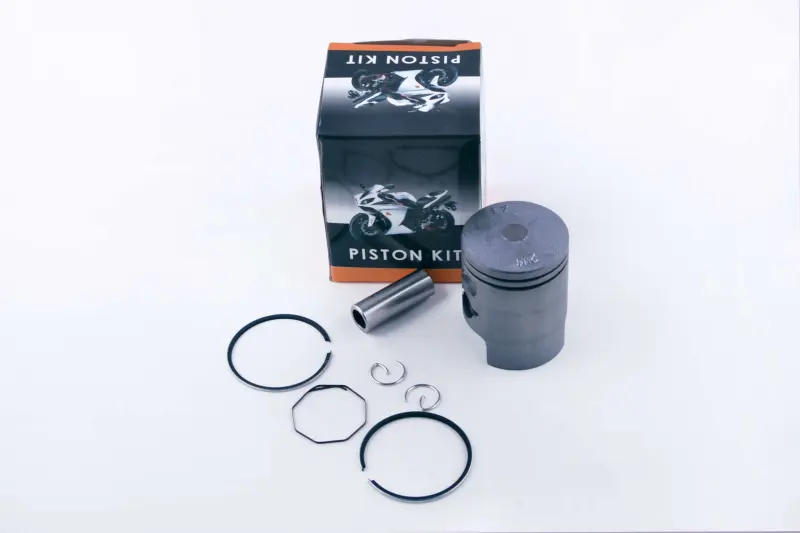

Что входит в комплект

• поршень с канавками под кольца;
• поршневые кольца соответствующего диаметра;
• поршневой палец для соединения поршня с шатуном;
• два стопорных кольца поршневого пальца.

Наличие согласованных деталей позволяет заменить основные компоненты поршневого соединения одновременно. При этом комплект не отменяет проверки цилиндра, шатуна и посадки пальца: состояние сопрягаемых деталей определяет, можно ли ограничиться ремонтом верхней части двигателя или требуется дополнительное восстановление.

Как проверить совместимость

Перед выбором необходимо подтвердить не только название Honda DIO 50, но и конкретную модификацию двигателя. В разных поколениях и версиях скутера могут отличаться диаметр поршня, размеры пальца, высота поршня, форма днища и юбки, расположение окон, канавок и фиксирующих штифтов колец. Для этой позиции определяющими параметрами являются ремонтный диаметр Ø39,50 мм и увеличение +0,50. Обозначение модели без фактического измерения цилиндра недостаточно для точного подбора.

• измерьте цилиндр после разборки и оцените овальность, конусность и глубину повреждений;
• согласуйте окончательный диаметр расточки и рабочий зазор с мастером до обработки цилиндра;
• сопоставьте геометрию нового и снятого поршня, включая высоту, форму юбки и расположение канавок;
• проверьте размеры пальца и его посадку в поршне и верхней головке шатуна;
• убедитесь, что кольца свободно перемещаются в своих канавках и имеют требуемый зазор в замке внутри подготовленного цилиндра.

Установка и первичная эксплуатация

Сборку выполняют на чистых деталях после удаления абразива и остатков обработки из цилиндра. Кольца устанавливают в предназначенные для них канавки без чрезмерного растягивания, а их замки располагают относительно фиксирующих штифтов поршня. Ориентацию поршня выбирают по конструктивным меткам и схеме конкретного двигателя. Поршневой палец должен перемещаться без перекоса, а оба его фиксатора — полностью входить в посадочные канавки.

До первого запуска коленчатый вал проворачивают вручную, проверяя свободное движение поршня и отсутствие заеданий. После ремонта двигателю требуется щадящий период приработки по сервисным требованиям конкретной модели: без длительной работы на предельной нагрузке и с контролем температуры, шума и стабильности запуска. Такой порядок помогает своевременно обнаружить ошибку подбора или сборки и сохранить обработанную поверхность цилиндра.

Этот поршень подходит для ремонта Honda DIO 50 только тогда, когда цилиндр подготовлен под Ø39,50 мм, а остальные размеры и конструкция совпадают с установленным двигателем. Точные измерения до покупки и контроль всех сопряжений при сборке важнее общего совпадения по названию скутера.
