Поршень Honda CH125 Spacy/Elite STD Ø52,4 мм, палец 15 мм

Поршень Honda CH125 Spacy/Elite STD Ø52,4 мм

Комплект предназначен для обслуживания цилиндро-поршневой группы скутеров Honda CH125 Spacy и Elite с соответствующей конфигурацией двигателя. Каталожный размер Ø52,4 мм и поршневой палец диаметром 15 мм определяют основные параметры подбора. Исполнение STD соответствует стандартному номинальному размеру и применяется там, где цилиндр сохраняет параметры, предусмотренные для штатной размерной группы.

Назначение поршня в двигателе

Поршень перемещается внутри цилиндра, участвует в сжатии рабочей смеси и передает усилие через палец и шатун. Установленные в его канавках кольца обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра, а также участвуют в регулировании количества масла на рабочей поверхности. Состояние этих деталей связано с компрессией, запуском двигателя, расходом масла и стабильностью его работы.

Замена требуется при повреждении днища или юбки поршня, задирах, износе канавок, чрезмерном зазоре в цилиндре либо потере подвижности колец. Один только монтаж нового поршня не устраняет последствия изношенного или деформированного цилиндра. Перед ремонтом цилиндр измеряют по нескольким направлениям и высотам, оценивают его конусность и овальность, а затем сопоставляют результаты с допустимыми значениями для конкретного двигателя.

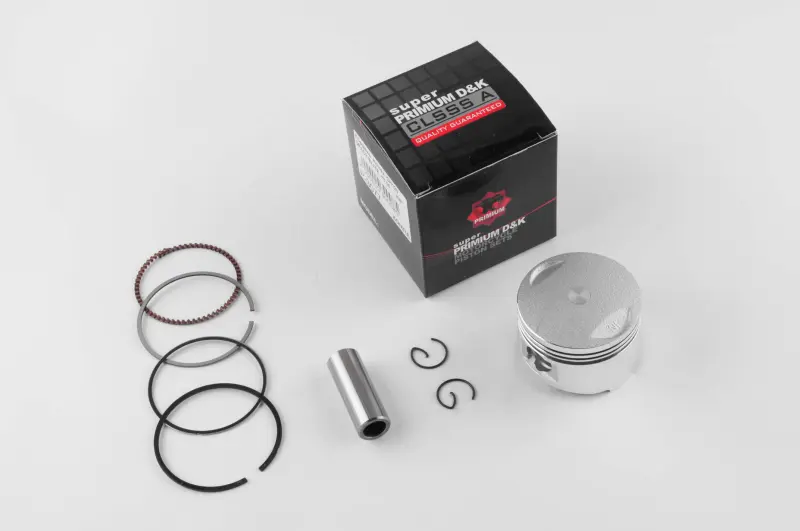

Что входит в комплект

• Поршень стандартной размерной группы с каталожным обозначением Ø52,4 мм.
• Поршневые кольца для установки в предусмотренные канавки поршня.
• Палец диаметром 15 мм для соединения поршня с шатуном.
• Два стопорных кольца для фиксации пальца в бобышках поршня.

Как правильно подобрать

До заказа необходимо подтвердить модель скутера и модификацию двигателя, поскольку одинаковый рабочий объем не означает одинаковую геометрию поршня. Сравнивают стандартную размерную группу STD, номинальный диаметр 52,4 мм и диаметр пальца 15 мм. Дополнительно проверяют форму днища, общую высоту поршня, расстояние от оси пальца до днища, расположение и размеры кольцевых канавок. Эти параметры должны соответствовать снятой детали и цилиндру, подготовленному к сборке.

Обозначение STD нельзя выбирать только по внешнему виду старого поршня. Если цилиндр ранее растачивали под ремонтный размер, стандартный поршень не обеспечит требуемого рабочего зазора. При заметной выработке сначала определяют фактический диаметр цилиндра и способ восстановления: сохранение стандартного размера, расточка либо замена цилиндра. Такой порядок помогает избежать недостаточной компрессии, стука поршня или заклинивания после сборки.

Рекомендации по установке

Перед монтажом очищают цилиндр и посадочные поверхности, проверяют состояние шатуна и отверстия под палец. Кольца устанавливают в соответствующие канавки без перекручивания и чрезмерного растяжения, контролируя их боковой зазор и зазор в замке по требованиям сервисной документации Honda CH125. Замки колец располагают в предусмотренных положениях, а стопорные кольца полностью заводят в посадочные канавки. Попадание стопора в цилиндр при работе двигателя может привести к серьезным повреждениям.

Поршень устанавливают с правильной ориентацией относительно впуска и выпуска, ориентируясь на конструкцию снятой детали и руководство по ремонту. Перед сборкой трущиеся поверхности смазывают подходящим моторным маслом, а цилиндр надевают без ударной нагрузки на кольца. После завершения ремонта проверяют свободное перемещение механизма вручную и только затем выполняют окончательную сборку двигателя. Точный подбор и контроль рабочих зазоров позволяют использовать этот комплект при восстановлении штатной цилиндро-поршневой группы Honda CH125 Spacy/Elite.
