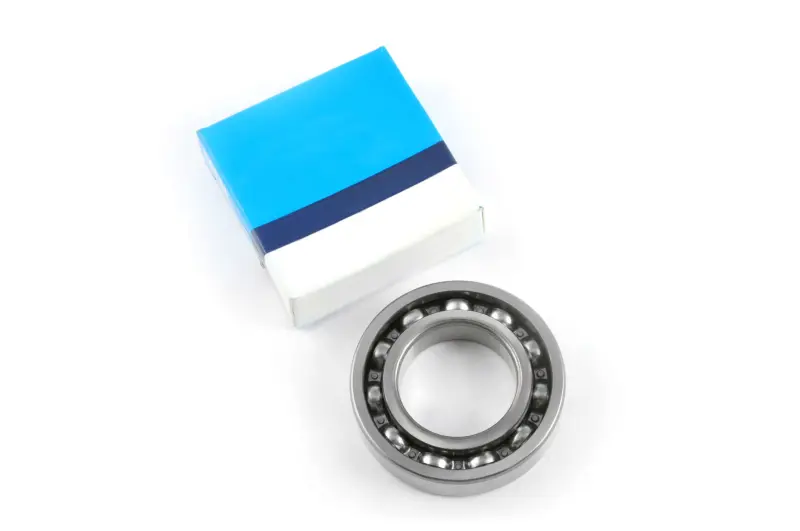

Подшипник редуктора 62/22 22×50×14 для 4T CH250, NT

Подшипник редуктора 62/22 для 4T CH250

Однорядный радиальный шариковый подшипник предназначен для установки в редуктор четырехтактного максискутера CH250. Деталь поддерживает вращающийся вал, воспринимает возникающую при его работе нагрузку и обеспечивает движение колец через ряд шариков. Подшипник нужен при ремонте трансмиссии, когда установленная опора получила люфт, начала вращаться с шумом или перестала двигаться равномерно. Обозначение 62/22 и размер 22×50×14 мм позволяют точно сопоставить новую деталь с посадочными местами редуктора.

Конструкция и основные параметры

Модель 62/22 относится к однорядным радиальным шариковым подшипникам с глубокими дорожками качения. Такая конструкция рассчитана прежде всего на радиальную нагрузку и одновременно может воспринимать осевую нагрузку в обоих направлениях. Исполнение открытое: с обеих сторон доступны шарики и сепаратор, а защитные шайбы или контактные уплотнения отсутствуют. Поэтому состояние смазки, чистота посадочного места и предусмотренная конструкцией редуктора защита от загрязнений имеют непосредственное значение при сборке.

• Внутренний диаметр: 22 мм — основной размер для сопоставления с валом.
• Наружный диаметр: 50 мм — определяет соответствие посадочному отверстию корпуса.
• Ширина: 14 мм — должна совпадать с отведенным под подшипник пространством.
• Тип: однорядный шариковый подшипник с глубокими дорожками качения.
• Исполнение: открытое, без встроенных уплотнений.
• Назначение: редуктор четырехтактной техники семейства CH250.

Размеры записываются в последовательности «внутренний диаметр × наружный диаметр × ширина». Все три значения необходимо проверять вместе: совпадение только наружного или внутреннего диаметра не подтверждает взаимозаменяемость. Обозначение 62/22 также следует отличать от внешне близких подшипников серии 62 с другим отверстием, шириной либо закрытым исполнением.

Как проверить совместимость

Перед покупкой уточните модель и модификацию максискутера, место подшипника в редукторе и параметры снятой детали. Для этой позиции требуются посадочные размеры 22, 50 и 14 мм, обозначение 62/22 и открытая конструкция. Привязка к CH250 относится к четырехтактному исполнению; одно только сходство техники по объему или внешнему виду не заменяет проверку конкретного редуктора. Если механизм ранее ремонтировался, установленный в нем подшипник мог отличаться от заводского варианта, поэтому дополнительно измеряют вал, отверстие корпуса и доступную ширину.

При сравнении старой и новой деталей обращают внимание не только на размеры, но и на наличие защитных шайб, уплотнений, канавки под стопорное кольцо и других конструктивных отличий. У представленного 62/22 канавка со стопорным кольцом не заявлена. Для корректной посадки поверхности вала и корпуса не должны иметь задиров, выраженной выработки или деформации: новый подшипник не устраняет повреждение сопряженных деталей.

Замена и установка

Поводом для проверки подшипника становятся заметный люфт вала, посторонний шум со стороны редуктора, шероховатое или неравномерное вращение, а также следы износа после разборки. Эти признаки оценивают вместе с состоянием остальных деталей трансмиссии, поскольку сходные проявления могут возникать из-за повреждения валов, шестерен или посадочных поверхностей.

Монтаж выполняют на очищенное и проверенное посадочное место подходящим инструментом. Усилие прикладывают непосредственно к тому кольцу, которое устанавливается с натягом: к внутреннему при посадке на вал либо к наружному при запрессовке в корпус. Передавать монтажное усилие через шарики нельзя — это способно повредить дорожки качения еще до запуска механизма. Прямые удары твердым инструментом по кольцам также недопустимы.

После сборки проверяют правильность положения подшипника, отсутствие перекоса и свободное равномерное вращение вала. Подшипник 62/22 22×50×14 подходит для планового восстановления редуктора CH250 при подтвержденном совпадении размеров, открытого исполнения и места установки. Точная предварительная проверка помогает избежать повторной разборки трансмиссии и повреждения новой детали при монтаже.
