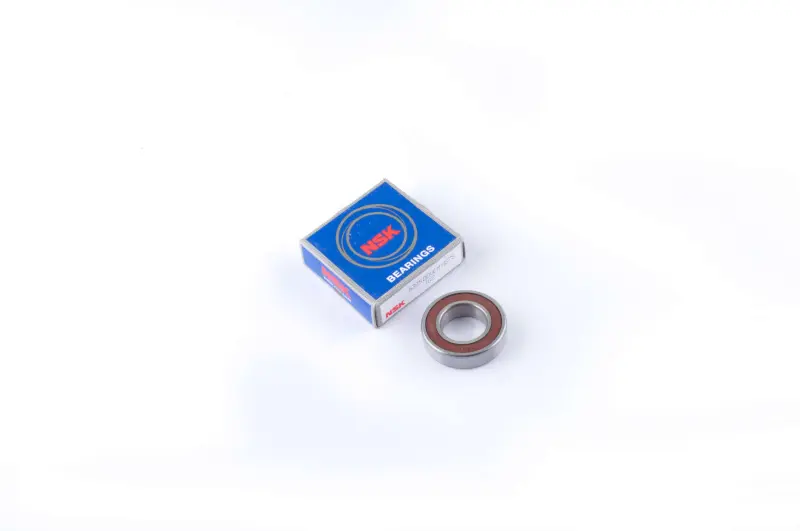

Подшипник редуктора NSK 6004-2RS 20×42×12 для Honda Lead, Yamaha JOG 90, GY6

Подшипник редуктора NSK 6004-2RS 20×42×12

Однорядный радиальный шариковый подшипник предназначен для опоры вращающегося вала в редукторе скутера. Он воспринимает радиальную нагрузку и допустимую для подшипников этого типа осевую нагрузку в обоих направлениях, сохраняя правильное положение вала при вращении. Модель 6004 имеет внутренний диаметр 20 мм, наружный диаметр 42 мм и ширину 12 мм.

Исполнение 2RS предусматривает контактные уплотнения с обеих сторон. У NSK аналогичное закрытое исполнение обозначается суффиксом DDU. Уплотнения защищают внутреннюю часть подшипника и помогают удерживать заложенную смазку, что особенно уместно для детали, установленной внутри трансмиссионного механизма. Закрытая конструкция также избавляет от необходимости открывать подшипник перед обычной установкой или самостоятельно заполнять его смазкой.

Применение и совместимость

Подшипник применяется в редукторах и в качестве опоры вала заднего колеса ряда японских и китайских скутеров. Заявленная применяемость охватывает Honda Lead, Yamaha JOG 90 и технику с двигателями семейства GY6 объемом 50–150 см³. Для этой позиции также указываются Honda Lead AF20, AF48 и HF05, Yamaha JOG 90 3WF, а среди двигателей GY6 — 139QMA, 139QMB, 152QMI и 157QMJ. Совпадение названия модели само по себе недостаточно: в пределах одной серии могут использоваться разные редукторы, валы и посадочные места.

Перед заказом необходимо проверить три основных размера снятой детали: отверстие 20 мм, наружный диаметр 42 мм и ширину 12 мм. Дополнительно сравнивают обозначение 6004, тип закрытия с двух сторон и место подшипника в редукторе. Если старый подшипник отсутствует или его обозначение не читается, размеры посадки сверяют с технической документацией конкретной модификации скутера.

Практические преимущества

• Два контактных уплотнения помогают сохранять смазку внутри и ограничивают попадание загрязнений к дорожкам качения.
• Глубокие дорожки качения позволяют подшипнику воспринимать радиальную нагрузку и осевую нагрузку в обоих направлениях, характерную для опоры вращающегося вала.
• Точные габариты 20×42×12 мм дают возможность проверить соответствие валу и корпусу до разборки и установки детали.

Когда требуется замена

Проверка подшипника необходима при появлении гула со стороны редуктора, ощутимого люфта вала, шероховатого хода, подклинивания или неравномерного вращения. Такие признаки не всегда связаны только с подшипником: одновременно осматривают вал, посадочное место, шестерни и соседние детали. Установка новой опоры в изношенный корпус или на поврежденную поверхность вала не устраняет причину люфта и может сократить срок службы новой детали.

Рекомендации по монтажу

Перед установкой посадочные поверхности очищают и проверяют на задиры, коррозию, овальность и следы проворачивания старого подшипника. Усилие при запрессовке передают на то кольцо, которое устанавливается с натягом: при посадке в корпус воздействуют на наружное кольцо, а при посадке на вал — на внутреннее. Нагрузку нельзя проводить через шарики, поскольку это способно повредить дорожки качения еще до начала эксплуатации.

Подшипник устанавливают ровно, без перекоса и прямых ударов по кольцам или уплотнениям. После сборки проверяют свободное вращение вала, отсутствие заеданий и правильность установки остальных деталей редуктора. Если конструкция предусматривает сальники, стопорные кольца, дистанционные втулки или регулировочные шайбы, их состояние и расположение контролируют по руководству для конкретной модели.

NSK 6004-2RS 20×42×12 подходит для ремонта только при полном совпадении размеров, типа исполнения и позиции в механизме. Такой подход к подбору особенно важен для Honda Lead, Yamaha JOG 90 и различных версий GY6, где год выпуска, индекс двигателя и конструкция редуктора могут влиять на применяемость детали.
