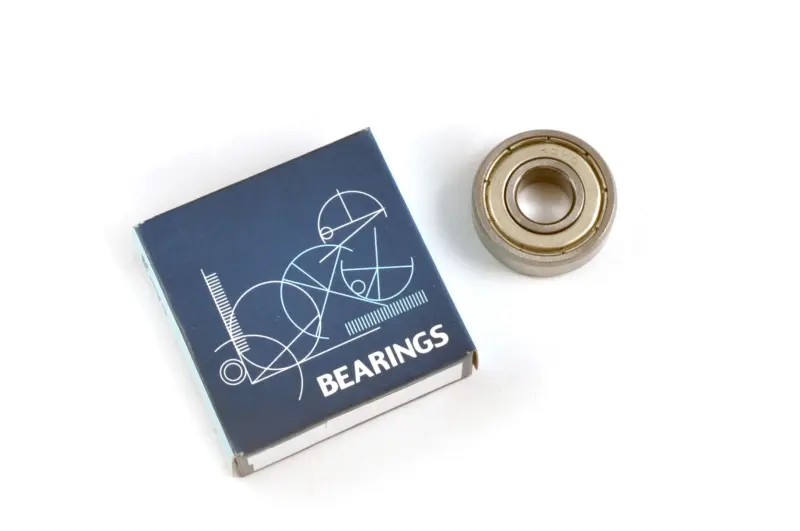

Подшипник редуктора Koyo 6003 ZZ 17×35×10 для Yamaha JOG

Подшипник редуктора Koyo 6003 ZZ для Yamaha JOG

Однорядный радиальный шариковый подшипник типоразмера 6003 предназначен для опоры первичного вала редуктора скутера Yamaha JOG. Деталь обеспечивает вращение вала относительно корпуса, воспринимает радиальную нагрузку и может работать с осевой нагрузкой в обоих направлениях в пределах предусмотренного для механизма режима. Размеры подшипника составляют 17×35×10 мм: внутренний диаметр — 17 мм, наружный — 35 мм, ширина — 10 мм.

Исполнение ZZ означает наличие металлических защитных шайб с двух сторон. Они закрывают дорожки качения, шарики и сепаратор, ограничивая попадание посторонних частиц в полость подшипника. В отличие от открытого исполнения, такой подшипник имеет двустороннюю защиту, поэтому при подборе важно учитывать не только базовый номер 6003, но и суффикс ZZ. Конструктивно это неразборный однорядный подшипник с цилиндрическим посадочным отверстием.

Назначение и особенности

• Глубокие дорожки качения: позволяют воспринимать основную радиальную нагрузку от вращающегося вала и осевую нагрузку, действующую в любом из двух направлений.
• Две металлические защитные шайбы: закрывают внутреннюю часть подшипника с обеих сторон и помогают сохранять стабильные условия для дорожек качения.
• Стандартный размер 6003: сочетание 17 мм внутреннего диаметра, 35 мм наружного диаметра и ширины 10 мм позволяет точно проверить соответствие посадочным местам.
• Применение в редукторе Yamaha JOG: подшипник используется как опора первичного вала, от состояния которой зависят ровность вращения и правильное положение вала относительно корпуса.

Как проверить совместимость

Перед установкой необходимо сопоставить три размера: диаметр посадочной части вала 17 мм, диаметр гнезда в корпусе 35 мм и доступную ширину 10 мм. Одновременно проверьте, что для конкретной версии редуктора требуется именно подшипник 6003 с двусторонними металлическими шайбами. Модельное название Yamaha JOG охватывает разные поколения и исполнения скутеров, поэтому окончательный подбор выполняют по конструкции разобранного редуктора, размерам снятой детали и техническим данным конкретной модификации.

• Не ориентируйтесь только на наружный диаметр: даже небольшое различие внутреннего размера или ширины исключает правильную посадку.
• Не заменяйте исполнение ZZ на открытый подшипник или вариант с контактными уплотнениями без проверки требований редуктора.
• До монтажа осмотрите вал и посадочное гнездо: задиры, загрязнение, коррозия или заметная выработка могут помешать ровной установке новой детали.

Рекомендации по установке

Подшипник устанавливают чистым инструментом, прикладывая усилие равномерно и только к тому кольцу, которое садится с натягом. При запрессовке на вал нагрузку передают через внутреннее кольцо, а при посадке в корпус — через наружное. Усилие не должно проходить через шарики и дорожки качения: такая установка способна повредить поверхности еще до начала эксплуатации. Подшипник следует вводить без перекоса, а после посадки проверить его положение у упорной поверхности и свободное равномерное вращение вала после сборки.

Когда требуется замена

Поводом для проверки подшипника служат гул или хруст со стороны редуктора, ощутимый люфт первичного вала, заедание при прокручивании, следы коррозии либо повреждение защитных шайб. Похожие признаки могут возникать и при неисправности других деталей передачи, поэтому состояние подшипника оценивают после разборки вместе с посадочными поверхностями вала и корпуса. Правильно подобранный 6003 ZZ восстанавливает штатную опору первичного вала без изменения размеров посадочных мест.

Эта позиция подходит для ремонта редуктора Yamaha JOG в тех случаях, когда предусмотрены типоразмер 6003, габариты 17×35×10 мм и двустороннее металлическое защитное исполнение. Проверка всех трех размеров и типа защиты перед монтажом помогает избежать несовместимости и повторной разборки редуктора.
