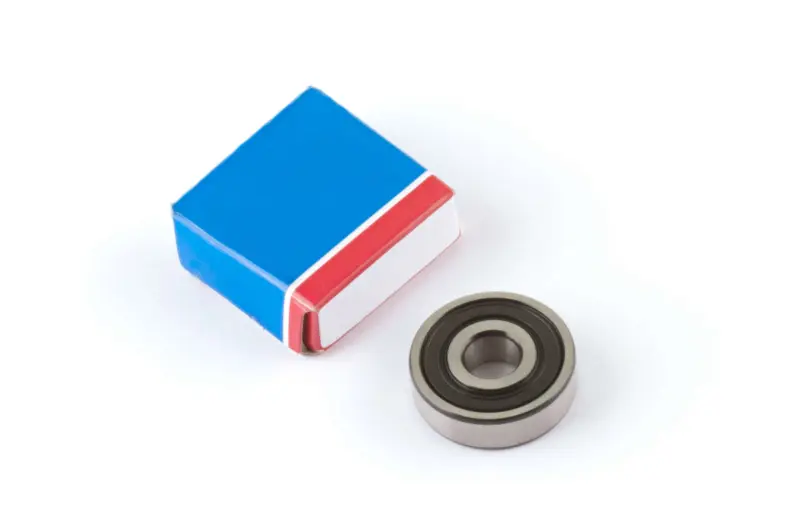

Подшипник редуктора 6003-2RS 17×35×10 для первичного вала Yamaha JOG SK

Подшипник редуктора 6003-2RS для Yamaha JOG

Однорядный радиальный шариковый подшипник предназначен для установки на первичный вал редуктора скутера Yamaha JOG. Типоразмер 6003-2RS имеет внутренний диаметр 17 мм, наружный диаметр 35 мм и ширину 10 мм. Деталь поддерживает вращающийся вал, воспринимает возникающую нагрузку и уменьшает трение между подвижной и неподвижной частями механизма.

Исправный подшипник помогает валу вращаться без выраженного люфта, заеданий и постороннего шума. Его состояние влияет на работу сопряженных деталей редуктора: повреждение дорожек качения, износ или загрязнение могут сопровождаться гулом, шероховатым вращением и увеличенным радиальным перемещением вала. При таких признаках подшипник следует проверить вместе с посадочными поверхностями и другими деталями разобранного механизма.

Конструкция и назначение

6003-2RS относится к однорядным радиальным шариковым подшипникам с глубокими дорожками качения. Исполнение 2RS предусматривает контактные уплотнения с обеих сторон. Они помогают удерживать смазку внутри подшипника и ограничивают попадание загрязнений к шарикам и дорожкам качения. Закрытая конструкция удобна для места установки, где деталь после сборки находится внутри корпуса редуктора.

• Тип: однорядный радиальный шариковый подшипник.
• Обозначение: 6003-2RS.
• Размеры: 17×35×10 мм — отверстие, наружный диаметр и ширина соответственно.
• Уплотнение: контактные уплотнения с двух сторон.
• Место применения: первичный вал редуктора Yamaha JOG.

Как проверить совместимость

Перед заказом необходимо сопоставить сразу несколько параметров. Диаметр вала должен соответствовать отверстию 17 мм, посадочное место в корпусе — наружному диаметру 35 мм, а доступная ширина — размеру 10 мм. Также следует проверить обозначение демонтированного подшипника и схему редуктора конкретной версии скутера. Название Yamaha JOG объединяет разные поколения и модификации, поэтому одного названия модели без проверки размеров недостаточно.

Не следует подбирать деталь только по сходному наружному виду. Подшипники близких серий могут отличаться диаметрами, шириной, внутренним зазором и вариантом закрытия. Для этой позиции подтверждено стандартное обозначение 6003-2RS и размер 17×35×10 мм; остальные параметры старой детали должны соответствовать требованиям конкретного механизма.

Рекомендации по установке

Перед монтажом проверяют вал и гнездо корпуса: на посадочных поверхностях не должно быть задиров, выраженной выработки или деформации, мешающей правильной посадке. Усилие при запрессовке прикладывают к тому кольцу, которое устанавливается с натягом. При посадке в корпус воздействуют на наружное кольцо, а при установке на вал — на внутреннее. Передавать монтажное усилие через шарики нельзя, поскольку ударная нагрузка способна повредить дорожки качения еще до начала эксплуатации.

Подшипник устанавливают ровно, без перекоса, используя подходящую оправку. После сборки вал должен вращаться плавно, без закусывания и ненормального люфта. Одновременно полезно оценить состояние сопряженных деталей и отсутствие загрязнений внутри корпуса: установка нового подшипника в поврежденное посадочное место не устраняет причину повторного шума или биения. Точный подбор по обозначению, трем размерам и месту установки позволяет использовать 6003-2RS при ремонте первичного вала редуктора подходящей модификации Yamaha JOG.
