Патрубок карбюратора Forester для бензопилы St M 180

Патрубок карбюратора Forester для бензопилы St M 180

Впускной патрубок, также называемый коллектором, предназначен для ремонта бензопилы серии St M 180. Деталь устанавливается между карбюратором и цилиндром и образует канал, по которому подготовленная топливно-воздушная смесь поступает в двигатель. Плотность этого соединения непосредственно влияет на работу впуска: посторонний воздух не должен проникать в тракт в обход карбюратора.

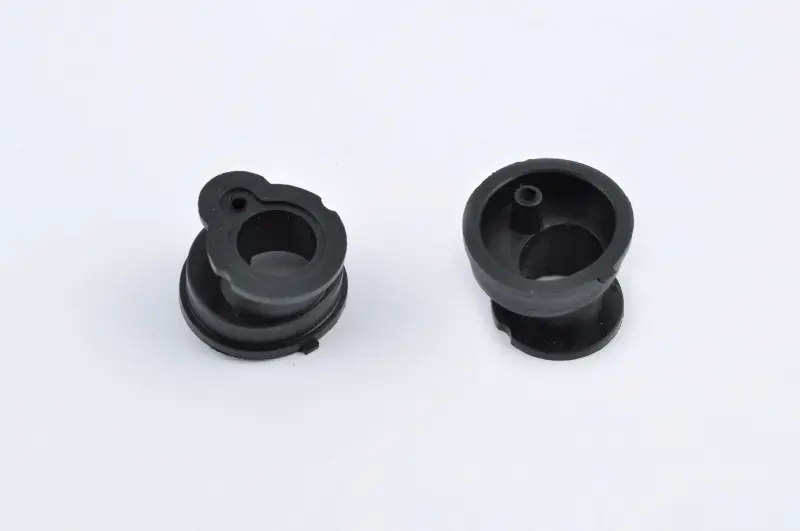

Патрубок Forester выполнен как формованная деталь с основным проходным каналом, дополнительным малым отверстием и посадочными участками сложного профиля. Такая конфигурация требует точного совпадения с сопрягаемыми деталями конкретной бензопилы. Это не топливный шланг и не карбюратор в сборе, поэтому при подборе следует учитывать назначение запчасти и расположение ее в системе впуска.

Когда требуется замена

Проверка патрубка уместна при затрудненном запуске, нестабильных оборотах, ухудшении набора мощности или признаках поступления лишнего воздуха во впуск. Причиной замены становятся трещины, разрыв, потеря формы, задубевшие участки, повреждение кромок либо неплотная посадка со стороны карбюратора или цилиндра. Такие симптомы не доказывают неисправность именно коллектора: похожее поведение возможно и при других неполадках топливной системы. Перед ремонтом желательно осмотреть весь впускной тракт и определить место нарушения плотности.

Что проверить при подборе

• Модель бензопилы. Эта позиция заявлена для серии St M 180; одного совпадения рабочего объема или внешнего вида пилы недостаточно.
• Общую форму. Сравните изгиб корпуса, высоту, профиль торцов и расположение выступов со снятой деталью.
• Проходные отверстия. Основной канал и малое вспомогательное отверстие должны совпадать по расположению с каналами карбюратора и цилиндра.
• Посадочные зоны. Проверьте форму буртиков, пазов и поверхностей, которыми патрубок удерживается и уплотняется в месте установки.
• Исполнение узла. Если бензопила ранее ремонтировалась, сопоставьте патрубок не только с обозначением модели, но и с фактически установленными карбюратором, держателем и деталями впуска.

Установка и контроль после ремонта

Для замены требуется доступ к карбюратору и месту соединения коллектора с цилиндром. Перед сборкой посадочные поверхности очищают от загрязнений и остатков, способных помешать равномерному прилеганию. Патрубок устанавливают без перекоса, заломов и защемления кромок; основной и малый каналы должны оставаться открытыми и правильно совмещенными. Крепеж затягивают в предусмотренной для бензопилы последовательности, не деформируя посадочные части.

Одновременно стоит проверить состояние соседних соединений, поскольку утечка воздуха может находиться не только в патрубке. После сборки контролируют плотность впуска, запуск, холостой ход и реакцию двигателя на увеличение оборотов. Если для проверки необходимы разборка двигателя или специальные приборы, работу следует поручить специалисту по бензоинструменту.

Патрубок Forester подходит для планового ремонта впуска и восстановления корректного соединения карбюратора с цилиндром бензопилы St M 180. Тщательное сравнение геометрии старой и новой деталей до установки помогает исключить ошибку подбора и повторную разборку инструмента.
