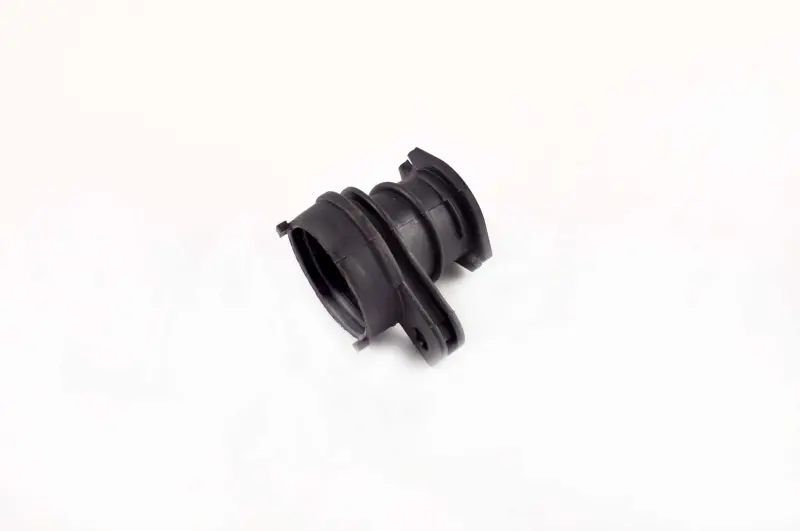

Впускной патрубок карбюратора Forester для Husqvarna 365/372, Jonsered CS2065

Впускной патрубок карбюратора Forester для бензопил Husqvarna и Jonsered

Патрубок служит соединительной частью впуска между карбюратором и цилиндром бензопилы. Через его внутренний канал подготовленная карбюратором топливно-воздушная смесь поступает к двигателю. Плотность этого соединения напрямую влияет на запуск, устойчивость холостых оборотов и реакцию мотора на нажатие курка газа. Деталь предназначена для ремонта бензопил Husqvarna 365 и 372, а также Jonsered CS2065.

Назначение и конструкция

Формованный корпус имеет внутренний проход, посадочные части с двух сторон, наружные кольцевые ребра и фигурный фланец. Такая конфигурация рассчитана на установку патрубка в штатном месте между карбюратором и впускной частью цилиндра. Эластичность корпуса позволяет соединению сохранять плотную посадку при вибрации двигателя, однако со временем материал испытывает нагрев, контакт с топливной смесью и постоянные механические нагрузки.

Изношенный коллектор может покрываться трещинами, терять эластичность или неплотно прилегать к сопрягаемым деталям. Через поврежденный участок во впуск поступает лишний воздух, из-за чего фактический состав смеси перестает соответствовать настройке карбюратора. На практике это проявляется затрудненным запуском, нестабильными оборотами, остановкой двигателя на холостом ходу или невозможностью добиться нормальной настройки. Перед регулировкой карбюратора стоит проверить состояние патрубка и плотность его посадки.

Что проверить при подборе

• Модель бензопилы. Патрубок заявлен для Husqvarna 365/372 и Jonsered CS2065; название модели следует сверить с данными конкретной пилы.
• Исполнение впуска. У разных годов и модификаций одной серии могут применяться отличающиеся коллекторы, поэтому сравните форму канала, фланца и обеих посадочных частей со снятой деталью.
• Точки крепления. Расположение выступов, пазов и крепежной части должно совпадать со штатной конфигурацией бензопилы.
• Состояние соседних деталей. При разборке проверьте сопрягаемые поверхности, крепеж и детали уплотнения, поскольку неплотность может возникать не только из-за самого патрубка.

Установка и проверка после ремонта

Работу выполняют на остановленной и остывшей бензопиле. Для доступа снимают мешающие части корпуса и впуска, затем освобождают карбюратор и демонтируют старый коллектор без повреждения прилегающих поверхностей. Место установки очищают от загрязнений и остатков старых отложений. Новый патрубок размещают без перекоса, растяжения и подворачивания кромок, после чего возвращают штатные крепления и ранее снятые детали.

До окончательной сборки полезно убедиться, что корпус нигде не пережат, внутренний проход не деформирован, а обе стороны патрубка сели равномерно. После сборки проверяют запуск, холостой ход и набор оборотов. Если двигатель по-прежнему работает неустойчиво, необходимо осмотреть остальные соединения впуска и оценить настройку карбюратора: замена коллектора устраняет утечку только в зоне его установки.

Этот патрубок подходит для планового восстановления впуска и ремонта после обнаружения трещин, пересыхания, деформации либо ослабленной посадки старой детали. Точное сравнение снятого коллектора с новым по геометрии соединений помогает избежать ошибки между конструктивными версиями бензопил одной модельной серии.
