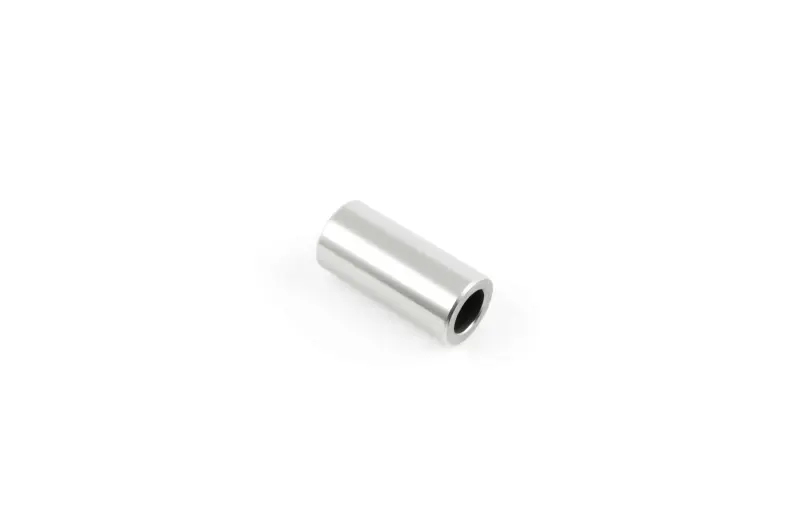

Втулка (палец) переднего вариатора Honda Lead 90, 24×15×45 мм

Втулка переднего вариатора Honda Lead 90

Цилиндрическая втулка, также называемая пальцем вариатора, предназначена для переднего вариатора скутера Honda Lead 90. Деталь устанавливается в подвижную щеку и располагается на валу, образуя направляющую для ее осевого перемещения. От соответствия втулки посадочным размерам зависит правильное положение деталей переднего шкива и предусмотренное расстояние между его щеками.

Основные размеры этой модели: наружный диаметр 24 мм, внутренний диаметр 15 мм и длина 45 мм. Наружная поверхность сопрягается с отверстием подвижной щеки, внутреннее отверстие — с валом, а длина участвует в формировании взаимного положения собранного вариатора. Поэтому при подборе необходимо проверять все три параметра одновременно: совпадение только наружного диаметра или длины еще не означает, что втулка подойдет к конкретному комплекту деталей.

Назначение детали

Передний вариатор изменяет рабочий диаметр движения ремня за счет перемещения подвижной щеки. Втулка служит ее цилиндрической направляющей и одновременно входит в сборку между деталями переднего шкива. При наборе оборотов щека перемещается вдоль втулки, изменяя положение ремня. Для нормальной сборки важны правильная геометрия пальца, отсутствие чрезмерного зазора в месте сопряжения и свободное перемещение щеки без перекоса и заедания.

Втулку проверяют при обслуживании вариатора, замене роликов, ремня либо подвижной щеки. Поводом для осмотра становятся ощутимый боковой люфт щеки, следы неравномерного контакта, задиры, выраженная выработка или затрудненное скольжение по направляющей поверхности. Такие признаки нельзя оценивать отдельно от состояния сопряженной втулочной зоны: износ может присутствовать как на пальце, так и в самой щеке. Перед заказом полезно измерить демонтированную деталь и осмотреть обе контактные поверхности.

Что проверить при выборе

• Модель скутера: позиция рассчитана на Honda Lead 90; в товарных карточках совместимая модификация обозначается как HF05.
• Наружный диаметр: 24 мм — размер сопряжения с подвижной щекой вариатора.
• Внутренний диаметр: 15 мм — размер центрального сквозного отверстия.
• Длина: 45 мм — ее следует сравнить с прежней втулкой без учета перспективного искажения при измерении.
• Состояние соседних деталей: отверстие щеки, вал, ремень, ролики и поверхности шкива осматривают до сборки, чтобы новая втулка не работала вместе с явно поврежденными компонентами.

Подбирать палец только по названию семейства Honda Lead не следует: установленные ранее вариаторы и ремонтные комплекты могут отличаться. Надежный способ выбора — сопоставить модель и модификацию скутера, а затем измерить наружный и внутренний диаметры и полную длину снятой втулки. Если вариатор менялся целиком, размеры нужно сверять уже с фактически установленной подвижной щекой и валом.

Установка и проверка после сборки

Работы выполняют при снятой крышке трансмиссии и разобранном переднем вариаторе. Перед монтажом очищают доступные посадочные поверхности от загрязнений и продуктов износа, проверяют отсутствие острых задиров и убеждаются, что втулка входит в подвижную щеку без перекоса. Расположение шайб, щеки, ремня и крепежа сохраняют в соответствии со схемой конкретной модификации. Крепление вариатора затягивают установленным для скутера способом и моментом, указанным в сервисной документации Honda Lead 90.

После сборки щека не должна заклинивать на направляющей, а ремень и детали шкива должны занимать штатное положение. До установки крышки полезно вручную проверить правильность размещения компонентов и отсутствие лишних деталей в корпусе. Втулка 24×15×45 мм подходит для планового обслуживания или восстановления переднего вариатора Honda Lead 90, когда размеры снятого пальца совпадают и сопряженная щека остается пригодной к дальнейшей работе.
