Лапка переключения передач RIDE IT mod:2 для 4T CB/CG 125–250, черная

Лапка переключения передач RIDE IT mod:2 для 4T CB/CG 125–250

Стайлинговая лапка предназначена для ножного управления коробкой передач на четырехтактных мотоциклах семейства CB/CG с обозначением 125–250. Она устанавливается на наружный вал переключения и передает движение стопы механизму выбора передачи. Модель выполнена в черном цвете и подходит для ремонта мотоцикла с поврежденным штатным рычагом либо для изменения внешнего вида зоны управления.

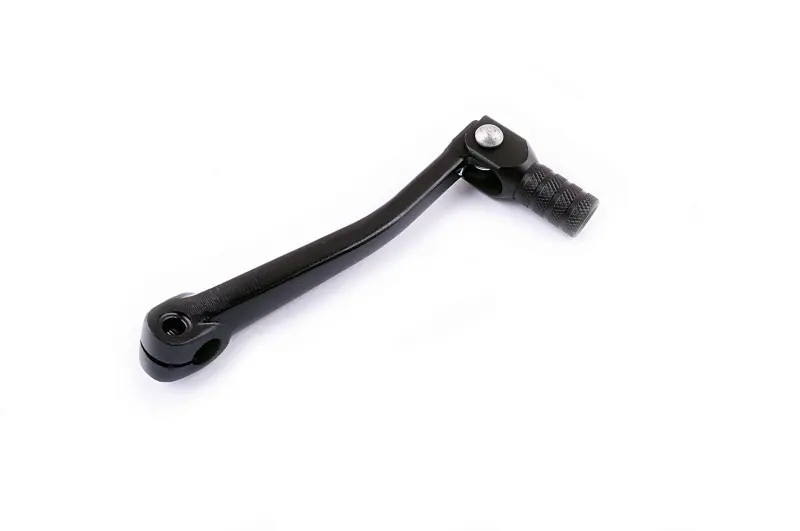

Конструкция представляет собой изогнутый одноплечий рычаг с посадочным отверстием на одном конце и шарнирной носовой площадкой на другом. Разрезная посадочная часть стягивается крепежом вокруг вала. Рельефная поверхность площадки обеспечивает выраженную точку контакта с обувью, а шарнир позволяет ей отклоняться при воздействии. Такая компоновка удобна при повседневном переключении, однако положение лапки необходимо подобрать под конкретную посадку водителя и расположение подножки.

Что проверить перед выбором

• Тип мотоцикла. Деталь заявлена для четырехтактных моделей семейств CB/CG в диапазоне 125–250. Одного совпадения рабочего объема недостаточно: на разных версиях двигателей размеры посадки и расположение органов управления могут отличаться.
• Посадку на вал. Сравните диаметр отверстия, профиль и количество шлицев со снятой лапкой. Соединение должно устанавливаться без перекоса и заметного свободного хода.
• Геометрию рычага. Сопоставьте общую длину, изгиб, вылет носовой площадки и расстояние до подножки. Лапка не должна упираться в крышку двигателя, раму или другие детали во всем рабочем диапазоне.
• Положение зажима. Проверьте доступ к стяжному крепежу и возможность выставить рычаг на удобной высоте. После установки площадка должна уверенно находиться носком обуви без неестественного поворота стопы.
• Исполнение. Эта версия имеет обозначение mod:2, черную отделку и шарнирную рельефную площадку. При заказе другой цветовой или конструктивной версии ориентируйтесь не только на название серии, но и на форму детали.

Когда требуется замена

Установка новой лапки актуальна после изгиба штатного рычага, повреждения посадочных шлицев, появления люфта на валу либо деформации площадки под носок обуви. Эти неисправности ухудшают точность движения рычага: водителю приходится сильнее перемещать стопу, а включение нужной передачи становится менее предсказуемым. До монтажа стоит также проверить состояние самого вала. Новая лапка не устранит свободный ход, если изношены его шлицы или поврежден механизм переключения внутри двигателя.

Установка и настройка

Работу выполняют на устойчиво установленном мотоцикле при выключенном двигателе. Старую лапку снимают, посадочную поверхность вала очищают от загрязнений и осматривают. Новую деталь устанавливают без ударов, совмещая шлицевое соединение, затем выбирают положение относительно подножки и затягивают стяжной крепеж. Перед поездкой необходимо вручную проверить свободное перемещение лапки вверх и вниз, отсутствие контакта с соседними деталями и четкий возврат после нажатия.

После первичной установки полезно оценить положение рычага в привычной мотообуви. Слишком высокая площадка затрудняет подхват носком, а слишком низкая требует излишнего движения стопы. Правильно выбранный угол помогает переключать передачи контролируемо и без лишнего усилия. После короткой пробной поездки проверьте сохранность посадки и при необходимости повторно проконтролируйте крепеж.
