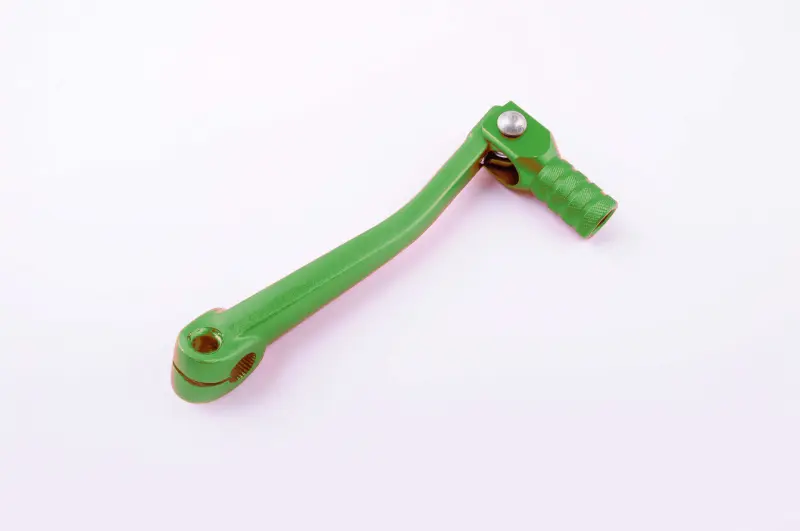

Рычаг переключения передач RIDE IT mod:2 для 4T CB/CG 125–250, зеленый

Рычаг переключения передач RIDE IT mod:2 для 4T CB/CG 125–250

Стайлинговый ножной рычаг предназначен для управления коробкой передач на четырехтактных мотоциклах семейств CB и CG с заявленным диапазоном рабочего объема 125–250 см³. Деталь устанавливается на наружный вал переключения и передает движение стопы механизму выбора передачи. Зеленое исполнение позволяет одновременно восстановить управление коробкой и добавить заметный цветовой акцент во внешнее оформление мотоцикла.

Назначение и конструкция

Рычаг имеет изогнутую форму, разъемную посадочную часть со стяжным креплением и откидной наконечник для контакта с обувью. Рельефная поверхность наконечника обеспечивает выраженную точку контакта со стопой. Шарнирное исполнение носка позволяет ему отклоняться при механическом воздействии, а затем возвращаться в рабочее положение. Такая компоновка особенно уместна на мотоцикле, который используется не только на ровном асфальте, но и на дорогах с неровностями, где органы управления могут задевать посторонние предметы.

Исправный рычаг должен передавать движение без проворачивания на валу, чрезмерного бокового люфта и контакта с крышкой двигателя, рамой или другими деталями. Замена требуется, если прежняя лапка погнута, наконечник поврежден, посадочная часть перестала надежно фиксироваться либо положение рычага стало неудобным для четкого движения стопой. Своевременная установка подходящей детали помогает вернуть предсказуемое переключение и нормальное положение ноги относительно подножки.

Как проверить совместимость

Обозначение CB/CG 125–250 описывает семейство применения, но само по себе не заменяет проверку посадки. В разных версиях мотоциклов могут отличаться диаметр и профиль шлицев вала, длина и изгиб лапки, расположение стяжного крепежа, расстояние до подножки и свободное пространство возле крышки двигателя. Перед выбором сопоставьте новую деталь со снятым рычагом по форме посадочного отверстия, ориентации разреза зажима, общей геометрии и положению наконечника.

• Тип техники: четырехтактные мотоциклы семейств CB/CG.
• Заявленный диапазон: 125–250 см³.
• Исполнение: стайлинговое, mod:2.
• Цвет: зеленый.
• Орган управления: откидной рельефный наконечник.
• Посадка: разъемный зажим на валу переключения передач.

Рабочее положение подбирают так, чтобы носок рычага был доступен без неестественного изгиба стопы, но не мешал постановке ноги на подножку. Нельзя оценивать совместимость только по объему двигателя или цвету: решающими остаются шлицевая посадка и геометрия детали на конкретном мотоцикле.

Установка и проверка после замены

Перед монтажом очищают посадочную поверхность вала и проверяют состояние его шлицев. Рычаг устанавливают в подходящем угловом положении и надежно фиксируют стяжным соединением, не допуская перекоса. После установки следует вручную проверить ход лапки, возврат откидного наконечника и отсутствие касания соседних частей во всем диапазоне движения.

Перед поездкой последовательно проверьте включение передач на неподвижном мотоцикле согласно обычному порядку обслуживания конкретной модели. Если рычаг садится неплотно, упирается в корпус, оказывается слишком высоко или слишком низко относительно подножки, эксплуатацию начинают только после корректировки положения либо повторной проверки совместимости. Точный подбор защищает шлицы вала от проворачивания и обеспечивает удобное управление коробкой передач.
