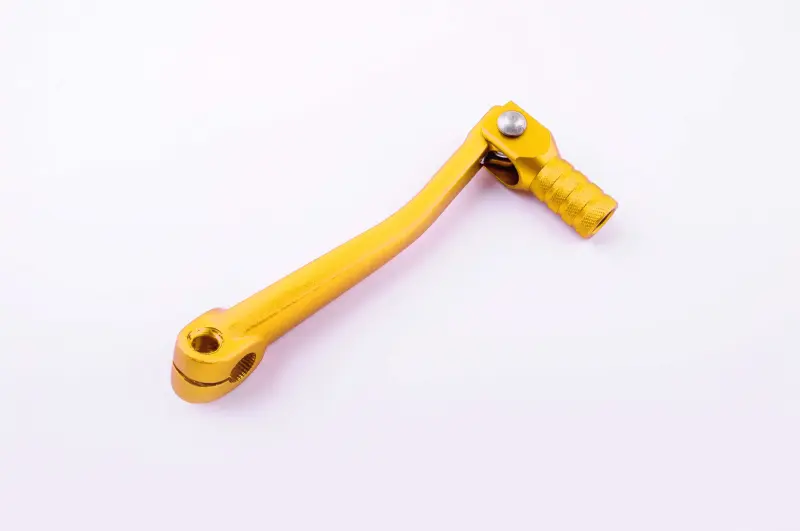

Лапка переключения передач RIDE IT mod:2 для 4T CB/CG 125–250, желтая

Лапка переключения передач RIDE IT mod:2 для 4T CB/CG 125–250

Стайлинговая лапка RIDE IT mod:2 предназначена для управления коробкой передач на мотоциклах с четырехтактными двигателями серий CB и CG рабочим объемом 125–250 см³. Она устанавливается с левой стороны двигателя на наружный вал механизма переключения и передает движение стопы на коробку передач. Желтое исполнение делает деталь заметным акцентом и подходит для ремонта с одновременным обновлением внешнего вида мотоцикла.

Назначение и конструкция

Основу детали составляет изогнутый рычаг с зажимным посадочным узлом со стороны вала. На противоположном конце расположена цилиндрическая площадка для контакта с обувью. Площадка выполнена откидной: она соединена с рычагом шарниром и может отклоняться при воздействии. Ее рельефная поверхность помогает увереннее находить лапку носком мотобота или другой закрытой обуви.

При нажатии вверх или вниз рычаг поворачивает наружный вал механизма переключения на необходимый угол. Поэтому состояние посадки, положение площадки относительно подножки и отсутствие контакта с крышкой двигателя непосредственно влияют на удобство управления. Версия mod:2 имеет собственную форму и относится к стайлинговым вариантам RIDE IT; при подборе ее необходимо рассматривать как отдельное исполнение, а не как универсальную лапку для любой техники с объемом двигателя 125–250 см³.

Когда деталь нуждается в замене

Установка новой лапки актуальна после падения, удара или длительной эксплуатации, если прежний рычаг погнут, имеет поврежденную площадку либо заметно люфтит на валу. Нарушенная геометрия меняет привычную траекторию движения стопы: до площадки становится неудобно дотягиваться, рычаг может задевать соседние части, а включение передачи требует лишнего движения. Изношенное посадочное соединение также не позволяет точно передавать усилие на механизм.

• Погнутый рычаг: площадка смещается относительно подножки и мешает привычно работать стопой.
• Повреждение посадки: появляется свободный ход между лапкой и валом, из-за чего часть движения теряется.
• Износ площадки: ноге сложнее стабильно воздействовать на рычаг при каждом переключении.
• Обновление оформления: желтый цвет и стайлинговая геометрия позволяют выделить левую сторону мотоцикла без изменения назначения детали.

Как проверить совместимость

Обозначения CB/CG, диапазон 125–250 см³ и тип двигателя 4T являются основными ориентирами, но внутри этих серий встречаются разные модификации. До покупки следует сопоставить новую лапку со снятой деталью и местом ее установки. Ключевое значение имеют параметры самого вала и взаимное расположение двигателя, водительской подножки и рычага.

• сверьте серию и модификацию двигателя, а не только указанный рабочий объем;
• сопоставьте диаметр и профиль посадочной части вала;
• проверьте тип зажимного крепления и расположение стяжного соединения;
• сравните длину, изгиб и вылет рычага со штатной деталью;
• убедитесь, что площадка окажется на удобной высоте и не будет касаться крышки двигателя или подножки;
• учтите, что эта позиция относится именно к исполнению RIDE IT mod:2 желтого цвета.

Установка и первичная проверка

Перед монтажом посадочное место очищают от загрязнений и осматривают вал. Лапка должна устанавливаться без перекоса и соответствовать профилю посадки; несовпадающую деталь нельзя затягивать с усилием в расчете на деформацию соединения. Положение выбирают так, чтобы стопа свободно проходила над площадкой и под ней, а полный ход рычага не ограничивался окружающими деталями. Крепеж затягивают по требованиям документации конкретного мотоцикла.

После установки проверяют надежность фиксации, свободное отклонение шарнирной площадки и полный ход лапки в обоих направлениях. Затем последовательно контролируют включение передач и возврат рычага в исходное положение. Правильный подбор по валу, геометрии и месту установки позволяет вернуть четкое управление коробкой и одновременно добавить мотоциклу выразительный желтый акцент.
