Педаль переключения передач с валом для МТ Днепр

Педаль переключения передач с валом для мотоцикла МТ Днепр

Деталь предназначена для ножного управления механизмом переключения передач на мотоциклах семейства МТ Днепр. Педаль принимает усилие от стопы водителя, поворачивает связанный с ней вал и приводит в действие механизм выбора передачи в коробке. Это исполнение поставляется вместе с валом, поэтому подходит для ремонта, при котором изношена или повреждена не только наружная часть педали, но и соединенная с ней ось.

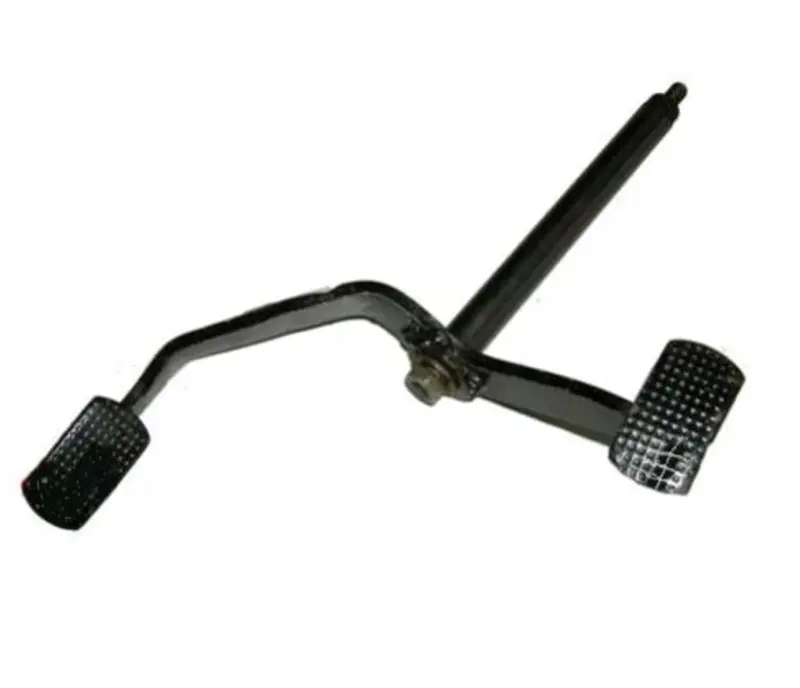

Двухсторонняя форма педали предусматривает переднюю и заднюю площадки под обувь. Такая схема позволяет воздействовать на механизм носком или пяткой в соответствии с направлением переключения. Обе площадки имеют рельефную поверхность, которая обеспечивает более уверенный контакт с подошвой. Педаль и вал выполнены как связанная сборочная деталь; наружные поверхности имеют черное покрытие.

Когда требуется замена

Проверить педаль стоит при заметном боковом люфте, затрудненном возврате после нажатия, деформации рычагов, повреждении площадок или нечеткой передаче движения к механизму коробки. Причиной неправильного переключения может быть не только сама педаль, поэтому перед ремонтом также проверяют возвратную пружину, втулку, посадку вала, внутренние детали механизма выбора передач и регулировку коробки. Если вал погнут либо его опорные поверхности изношены, замена одной наружной части не устранит люфт.

Что проверить при подборе

• Модель коробки и мотоцикла. Позиция заявлена для МТ Днепр, однако коробки разных выпусков могут отличаться конструкцией внешних и внутренних деталей переключения.
• Исполнение педали. Необходимо сравнить форму двух рычагов, расположение площадок и направление их изгибов со снятой деталью.
• Параметры вала. До установки сверяют общую длину, диаметры посадочных участков, положение упоров и способ соединения с механизмом коробки.
• Состояние сопряженных деталей. Втулка, уплотнение, возвратная пружина и детали привода не должны иметь повреждений, способных вызвать перекос, заедание или утечку масла.

Установка и контроль работы

Поскольку вал является частью механизма переключения передач, монтаж выполняют с учетом устройства конкретной коробки. Перед сборкой очищают посадочные места и проверяют, свободно ли вал перемещается во втулке без выраженного поперечного люфта. Педаль должна располагаться так, чтобы обе площадки были доступны для обуви и не касались картера, рамы или других деталей во всем диапазоне хода. Положение не корректируют изгибанием рычагов: деформация меняет геометрию и может создать дополнительную нагрузку на вал.

После сборки проверяют возврат педали в исходное положение и последовательное включение ступеней при неподвижном мотоцикле с вывешенным ведущим колесом. Движение должно передаваться без закусывания, а площадки — проходить свободно. Если передача не фиксируется, педаль не возвращается либо остается чрезмерный люфт, требуется диагностика и регулировка самого механизма коробки. До начала эксплуатации также контролируют герметичность места выхода вала.

Эта педаль с валом подходит для восстановления штатного ножного управления коробкой МТ Днепр при совпадении конструкции и посадочных параметров. Для точного выбора сравните новую деталь со снятой по геометрии, длине и диаметрам вала, расположению опорных участков и форме обеих площадок.
