Лапка переключения передач Yamaha YBR125, двухсторонняя

Двухсторонняя лапка переключения передач Yamaha YBR125

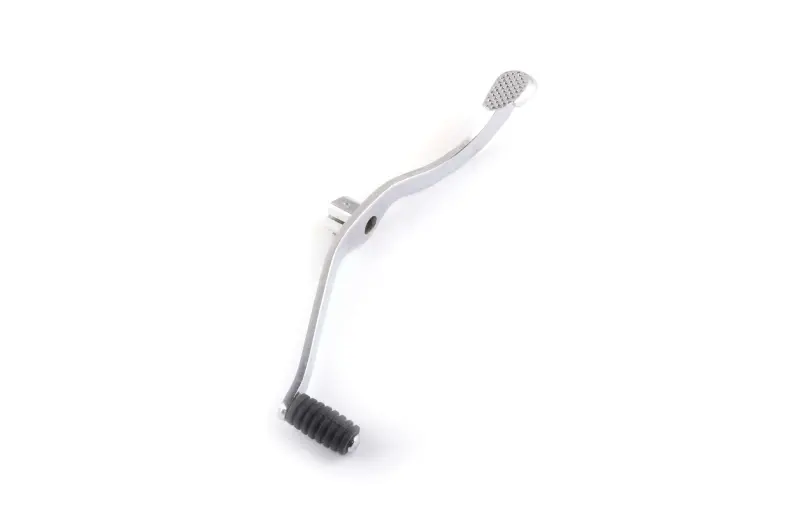

Педаль предназначена для ножного управления коробкой передач мотоцикла Yamaha YBR125. Она устанавливается на внешний вал переключения и передает движение стопы механизму выбора передачи. Двухсторонняя форма предусматривает две рабочие зоны: передний цилиндрический упор с черной резиновой накладкой и заднюю площадку с рельефной поверхностью. Такая компоновка позволяет воздействовать на рычаг носком или пяткой, не перенося стопу под передний упор при каждом переключении.

Изогнутый профиль рычага задает положение обеих площадок относительно подножки и корпуса мотоцикла. В центральной части расположена разрезная посадка для фиксации на валу. Правильное положение лапки особенно важно для удобного движения стопы: слишком низкая установка уменьшает пространство для обуви, а слишком высокая заставляет заметно поднимать ногу. После монтажа обе площадки должны оставаться доступными и не задевать крышку двигателя, подножку или другие расположенные рядом детали.

Конструкция и практические особенности

• Две зоны нажатия: передний и задний упоры дают возможность переключать передачи движением носка либо пятки.
• Резиновая передняя накладка: формирует отдельную контактную поверхность между обувью и рычагом.
• Рельефная задняя площадка: помогает точнее находить точку нажатия пяткой.
• Разрезная посадочная часть: охватывает вал переключения и фиксируется стяжным крепежом.
• Смещенный профиль: размещает контактные площадки по обе стороны от зоны крепления.

Как проверить совместимость

Обозначение YBR125 охватывает мотоциклы разных годов и исполнений, поэтому перед покупкой нужно сопоставить деталь со штатной лапкой конкретного мотоцикла. Проверьте год выпуска и код модификации, форму изгибов, положение посадочной части, направление разреза под стяжной крепеж и расположение площадок относительно подножки. Отдельного внимания требует соединение с валом: должны совпадать его диаметр, профиль и количество шлицев. Эти параметры нельзя определять только по внешнему сходству рычагов.

Полезно также сравнить общую длину, вылет переднего упора и положение задней площадки. Даже при подходящей посадке и одинаковом названии модели другая геометрия способна изменить высоту педали или привести к контакту с соседними деталями. Если старая лапка деформирована, размеры и углы лучше сверять с техническими данными соответствующей модификации мотоцикла, а не использовать погнутую деталь как единственный образец.

Когда требуется замена

Поводом для проверки служат погнутый рычаг, поврежденные шлицы, постоянное ослабление посадки, выраженный боковой люфт или изношенная контактная накладка. Деформация меняет положение площадок и может мешать уверенному движению стопы. Износ шлицев ухудшает передачу усилия на вал, из-за чего педаль смещается под нагрузкой. Перед установкой новой детали необходимо осмотреть и сам вал: новая лапка не устранит люфт, если ответные шлицы уже повреждены.

Рекомендации по установке

Монтаж выполняют на очищенный вал переключения. Посадочную часть устанавливают в выбранном положении, после чего проверяют высоту переднего и заднего упоров относительно подножки. Стяжной крепеж затягивают с моментом, предусмотренным документацией мотоцикла. До начала поездки следует последовательно переместить лапку в обоих направлениях и убедиться, что она возвращается без заедания, не проворачивается на валу и сохраняет зазор до неподвижных деталей. Точная посадка и удобная высота помогают выполнять переключения привычным движением ноги без лишнего усилия.
