Натяжитель цепи бензопилы Partner P350 EMAS

Натяжитель цепи для бензопилы Partner P350 EMAS

Деталь предназначена для регулировки положения направляющей шины на бензопиле Partner P350. При вращении регулировочного винта упор перемещает шину вперед или назад, благодаря чему можно убрать провисание цепи либо ослабить ее перед обслуживанием режущей гарнитуры. Исправный натяжитель позволяет точно выставить положение шины перед окончательной фиксацией ее крепежа.

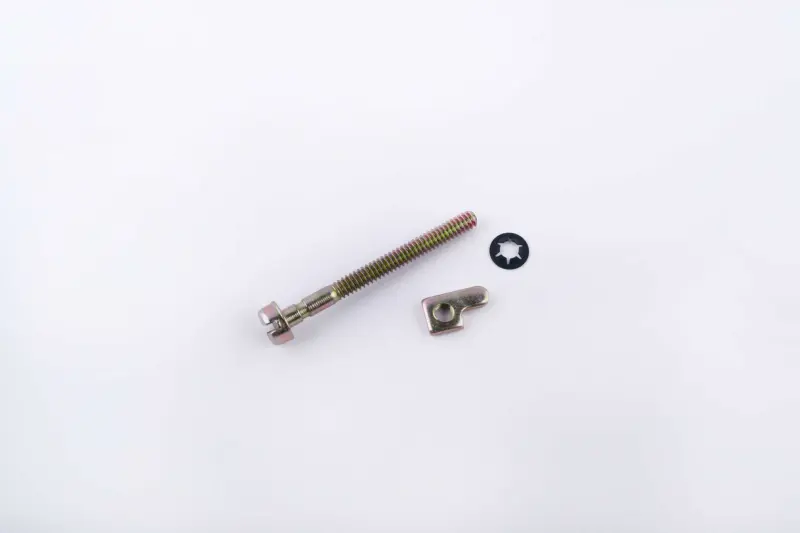

Конструкция включает длинный резьбовой винт, подвижный упор и стопорное кольцо. Винтовой механизм преобразует вращение регулировочного инструмента в поступательное перемещение упора. Упор взаимодействует с отверстием направляющей шины, поэтому при подборе важны не только модель бензопилы, но и расположение натяжителя, форма посадочного места и конфигурация всех частей механизма.

Когда требуется проверка натяжителя

Натяжитель испытывает нагрузку при каждой регулировке цепи. Его состояние стоит проверить, если шина перестала перемещаться при вращении винта, настройка происходит рывками, установленное положение не удерживается или регулировочный инструмент проворачивается без ожидаемого результата. Причиной могут быть поврежденная резьба, деформация упора, износ места его контакта с шиной, потеря стопорной детали либо загрязнение посадочной зоны.

Продолжать регулировку с чрезмерным усилием не следует: сначала нужно ослабить крепление шины и убедиться, что перемещению механизма ничто не мешает. Попытка натянуть цепь при полностью затянутых гайках крышки создает лишнюю нагрузку на винт и сопряженные детали. Если резьба сорвана или упор поврежден, установка исправного натяжителя восстанавливает возможность перемещать шину штатным регулировочным винтом.

Что сверить перед выбором

Эта позиция заявлена для Partner P350. Обозначения P350S, P350 XT, P351 и другие близкие названия нельзя считать равнозначными без отдельной проверки конкретной модификации. Перед заказом сравните старую деталь с предлагаемым исполнением и осмотрите посадочную зону бензопилы.

• Модель пилы: обозначение должно соответствовать Partner P350.
• Расположение механизма: проверьте сторону установки и направление регулировочного винта.
• Геометрия деталей: сопоставьте длину и диаметр винта, форму подвижного упора, положение его выступа и тип фиксации.
• Посадка в шине: упор должен входить в предусмотренное регулировочное отверстие без перекоса.
• Состояние соседних частей: проверьте отверстие шины, крышку, крепеж и направляющие поверхности, чтобы новая деталь не работала с уже поврежденной посадкой.

Установка и регулировка

Работы выполняют при остановленном и остывшем двигателе. Посадочную зону очищают от опилок и загрязнений, затем устанавливают винт и подвижный упор в том же положении, в котором находился прежний механизм. При монтаже крышки упор совмещают с регулировочным отверстием шины. Гайки крепления шины сначала затягивают только от руки, оставляя ей возможность перемещаться.

Поворачивая винт, шину сдвигают вперед до устранения провисания. Ведущие звенья должны оставаться в пазу, а цепь — перемещаться по шине без заклинивания. Если она не прокручивается, натяжение чрезмерное; если заметно провисает снизу, регулировку продолжают. Во время настройки носок шины поддерживают приподнятым, после чего окончательно затягивают ее крепеж и еще раз проверяют ход цепи.

Натяжитель Partner P350 EMAS подходит для ремонта штатного механизма регулировки, когда старый винт или упор больше не обеспечивает контролируемого перемещения шины. Точное сравнение конструкции до разборки помогает избежать несовпадения модификаций и выполнить обслуживание без переделки посадочного места.
