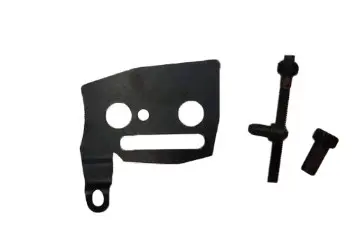

Натяжитель цепи для бензопил Goodluck GL 4500/5200 с пластиной

Натяжитель цепи Goodluck GL 4500/5200 с пластиной

Комплект предназначен для ремонта механизма регулировки пильной гарнитуры бензопил Goodluck GL 4500 и GL 5200. Натяжитель перемещает направляющую шину при вращении регулировочного винта и позволяет установить требуемое положение цепи перед работой. Деталь используют, если штатная регулировка стала тугой или неравномерной, шина не реагирует на вращение винта, подвижный упор поврежден либо пластина больше не удерживает компоненты механизма в правильном положении.

Как устроен механизм

Натяжитель имеет прямое винтовое исполнение. Его конструкция включает фигурную пластину и резьбовую регулировочную часть с подвижным поперечным упором. Во время вращения винта упор последовательно смещается и воздействует на направляющую шину через предусмотренное в ней отверстие. Изменение положения шины увеличивает или уменьшает натяг установленной пильной цепи. Пластина размещает детали механизма в корпусе и помогает сохранять их правильное взаимное положение во время регулировки.

Комплект с пластиной подходит для более полного ремонта, когда неисправность связана не только с винтом. Причиной замены могут стать повреждение резьбы, деформация пластины, износ подвижного упора или нарушение его перемещения. После снятия старого натяжителя стоит также осмотреть посадочное место, отверстие в шине и крепление боковой крышки: загрязнение или повреждение соседних деталей способно мешать регулировке даже после установки нового комплекта.

Что учитывать при подборе

• Модель пилы. Деталь предназначена для бензопил Goodluck GL 4500 и GL 5200.
• Тип механизма. Для этой серии встречаются прямые и червячные натяжители. Они различаются конструкцией и не выбираются только по обозначению пилы.
• Форма пластины. Сравните общий контур, изгиб, продолговатый паз, круглые отверстия и расположение нижней проушины со снятой деталью.
• Положение упора. Направление винта и точка контакта подвижной части с отверстием шины должны соответствовать штатному исполнению.
• Посадка под крышкой. Пластина должна размещаться без перекоса и не препятствовать прилеганию боковой крышки.

Маркировки 4500 и 5200 используются у бензопил сходной компоновки, но исполнение натяжного механизма может различаться. Перед заказом сопоставьте деталь по всей геометрии, а не по одному отверстию или названию модели. Особенно внимательно выполняют проверку после предыдущего ремонта, если на пиле уже меняли корпус, тормозную крышку или компоненты пильной гарнитуры. Совпадение формы пластины, расположения отверстий и конструкции винтового механизма снижает риск неправильной посадки.

Установка и первичная регулировка

Работы выполняют при остановленном и остывшем двигателе. Сначала снимают боковую крышку, направляющую шину и цепь, затем очищают место установки от опилок и загрязнений. Новый механизм размещают в штатной позиции без принудительного изгиба пластины. Подвижный упор совмещают с соответствующим отверстием направляющей шины, после чего возвращают цепь и крышку. Гайки крепления крышки на этапе настройки оставляют немного ослабленными, чтобы шина могла перемещаться вслед за упором.

Натяг регулируют небольшими поворотами винта, удерживая носок шины приподнятым. Цепь должна находиться в пазу по всей длине шины и перемещаться вручную плавно, без заклинивания. Точное положение определяют по инструкции бензопилы и установленной пильной гарнитуры. После затяжки гаек крышки результат проверяют повторно, поскольку фиксация шины способна немного изменить настройку. Натяг новой цепи контролируют чаще в начале эксплуатации и корректируют штатным винтом по мере необходимости.

Если винт вращается с чрезмерным усилием, не следует пытаться устранить проблему более сильным нажимом. Проверьте правильность расположения пластины и упора, чистоту посадочного места, состояние резьбы и свободное перемещение шины при ослабленном креплении. Правильно подобранный натяжитель восстанавливает последовательную регулировку гарнитуры и упрощает дальнейшее обслуживание бензопилы.
