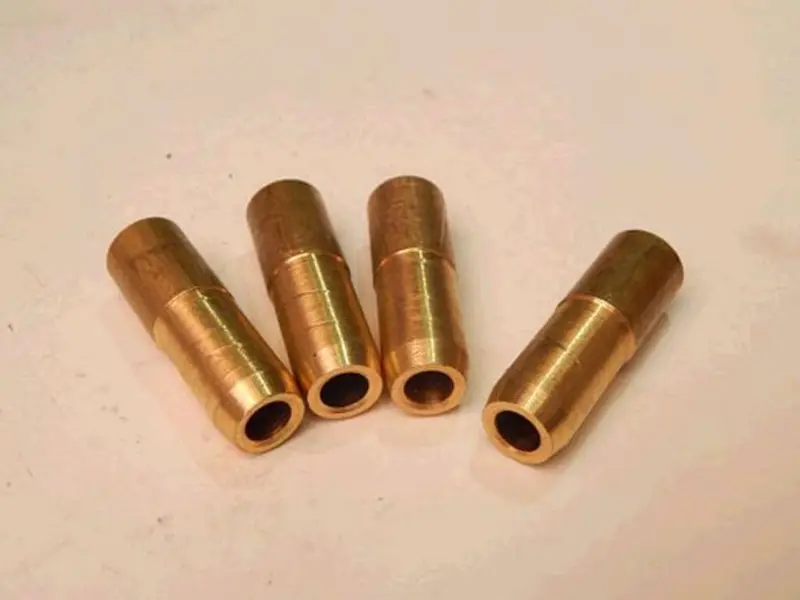

Направляющие втулки клапанов МТ Днепр, латунь, 4 шт.

Латунные направляющие клапанов для МТ Днепр

Комплект предназначен для ремонта головок цилиндров четырехтактных мотоциклов Днепр МТ с двигателем объемом 650 см³. В набор входят четыре латунные направляющие втулки. Каждая втулка устанавливается в головку цилиндра и задает траекторию движения стержня клапана при его открытии и закрытии. Правильно подобранный зазор в паре «стержень клапана — направляющая» позволяет клапану свободно перемещаться и одновременно ограничивает его поперечный люфт.

Направляющие относятся к деталям газораспределительного механизма, состояние которых проверяют при ремонте головки цилиндра. Износ внутренней поверхности втулки увеличивает боковое перемещение клапана. В результате его тарелка может подходить к седлу с отклонением от требуемой оси, а масло получает дополнительный путь вдоль стержня. Основанием для диагностики служат заметный люфт клапанов в направляющих, повышенный расход масла, дымность и необходимость восстановления герметичности клапанного механизма. Окончательное решение о замене принимают после измерения стержней клапанов и отверстий втулок.

Что проверить при подборе

Обозначение МТ Днепр определяет назначение комплекта, однако перед установкой необходимо учитывать состояние конкретных головок и историю их предыдущего ремонта. Старые детали могли заменяться, а посадочные отверстия — обрабатываться под иной размер. Поэтому подбор выполняют по фактическим размерам, а не только по названию модели.

• Наружный диаметр. Он должен соответствовать посадочному отверстию в головке и обеспечивать предусмотренный натяг после запрессовки.
• Внутренний диаметр. Его сопоставляют с диаметром стержня используемого клапана с учетом требуемого монтажного зазора.
• Общая длина и профиль. Сравните форму, ступени и положение торцов с демонтированной втулкой, если головка ранее не переделывалась.
• Состояние посадочного отверстия. После удаления старой направляющей проверяют отсутствие ослабленной посадки, повреждений и следов прежней расточки.
• Состояние клапанов и седел. Новые втулки не устраняют износ стержней, фасок или седел, поэтому эти детали оценивают совместно.

Особенности установки и обработки

Замена направляющих выполняется на разобранной головке цилиндра после снятия клапанов и пружин. Для выпрессовки и установки применяют подходящую оправку, а головку перед запрессовкой нагревают в соответствии с технологией ее ремонта. Удары непосредственно по краям втулки недопустимы: деформация торца или внутреннего отверстия мешает последующей точной обработке.

После запрессовки внутреннее отверстие направляющей развертывают до размера, обеспечивающего установленный для двигателя зазор со стержнем клапана. Затем проверяют легкость хода клапана без заедания и избыточного поперечного перемещения. Поскольку новая направляющая задает ось клапана, седло контролируют на соосность и при необходимости обрабатывают с базированием по установленной втулке. Завершающий этап включает проверку прилегания клапана к седлу и сборку головки с последующей регулировкой клапанных зазоров.

Комплект из четырех деталей подходит для планового восстановления направляющих в головках двигателя МТ Днепр. Для надежного результата установку стоит поручить мастерской, располагающей измерительным инструментом, развертками и оборудованием для обработки седел. До начала ремонта сопоставьте размеры комплекта с клапанами и посадочными отверстиями именно вашей головки цилиндра.
