Коленвал ZH1105 для дизельного мотоблока, голый, AMG

Коленвал ZH1105 для дизельного мотоблока принимает усилие от шатуна и преобразует движение поршня во вращение. От состояния его шеек и правильной посадки зависит работа кривошипно-шатунного механизма: износ здесь сказывается на зазорах, плавности вращения и нагрузке на сопряжённые детали. Исполнение — голый коленвал; при ремонте нужно отдельно оценить состояние деталей, которые будут установлены на него.

Конструкция и назначение

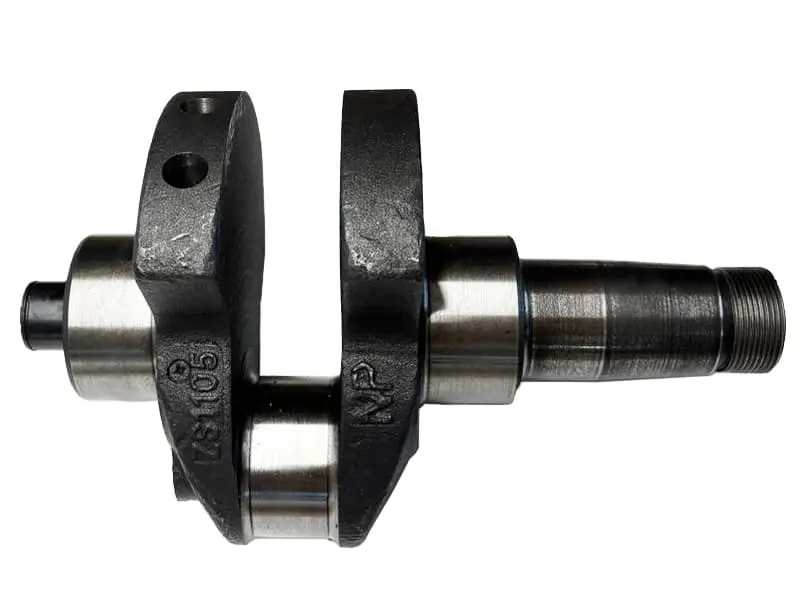

Вал имеет две щеки, смещённую относительно оси вращения шатунную шейку и опорные шейки. Щёки соединяют эти участки и образуют кривошип, через который передаётся усилие от поршня. На одном конце выполнена наружная резьба, а вдоль вала расположены ступенчатые посадочные участки. Их форма определяет, как сопрягаются детали двигателя и где они фиксируются. На щеке есть обозначение NP — его следует сохранять именно как маркировку, без расшифровки.

Когда требуется замена

Поводом проверить коленвал служат стук в нижней части двигателя, увеличенный зазор в шатунном соединении, задиры или выраженные следы перегрева на шейках. Повреждённая резьба, изношенные посадки и биение также могут стать причиной замены. Один только стук ещё не указывает на неисправность самого вала: после разборки проверяют сопряжённые поверхности и измеряют зазоры, чтобы не оставить источник проблемы в двигателе.

Типичные причины повреждений — недостаточная смазка, загрязнение масла и работа с чрезмерными зазорами. Установка нового коленвала без устранения причины износа способна быстро повредить его шейки. При осмотре обращают внимание на состояние шатунного соединения, опор, уплотнений и доступных масляных каналов.

Что сверить при подборе

Сравнивайте снятый вал и замену по общей геометрии, длине и форме концов, расположению щёк и посадочных ступеней. Диаметры и ширину шеек проверяют измерительным инструментом. Отдельно сверяют резьбу, места фиксации сопряжённых деталей и расстояния между посадочными участками. Внешне близкий коленвал может отличаться именно этими параметрами.

Также имеет значение положение шатунной шейки относительно оси вращения: оно связано с ходом поршня. Ошибка в геометрии или посадках может помешать сборке, нарушить зазоры либо вызвать контакт деталей внутри двигателя. Старый вал полезен как образец формы, но изношенную шейку нельзя считать эталоном требуемого диаметра — измерения сопоставляют с ремонтными требованиями двигателя.

Особенности установки

Замена требует разборки двигателя и аккуратного извлечения коленвала. До сборки очищают посадочные поверхности, проверяют опоры и шатун, оценивают необходимость замены подшипников, вкладышей и уплотнений, предусмотренных конструкцией. Детали с задирами или недопустимым износом повторно не устанавливают: они могут повредить новые поверхности.

При монтаже используют подходящий инструмент, не передают удары через шейки и резьбовой конец. Трущиеся поверхности смазывают, крепёж затягивают по требованиям двигателя, проверяют осевой зазор и свободное вращение. До запуска убеждаются, что механизм проходит полный оборот без заеданий и постороннего контакта. Такая проверка помогает обнаружить ошибку сборки до работы под нагрузкой.
