Коленвал для мотоблока ZS/ZH 1100 с шестерней AMG

Коленвал ZS/ZH 1100 с шестерней AMG

Коленчатый вал предназначен для ремонта одноцилиндровых четырёхтактных дизельных двигателей семейства ZS/ZH 1100 с водяным охлаждением, применяемых на мотоблоках и мототракторах. В кривошипно-шатунном механизме он принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передаёт крутящий момент дальше на привод техники. От состояния шеек, посадочных мест и геометрии вала зависят правильное вращение, сопряжение с опорами и работа связанных деталей двигателя.

Исполнение детали

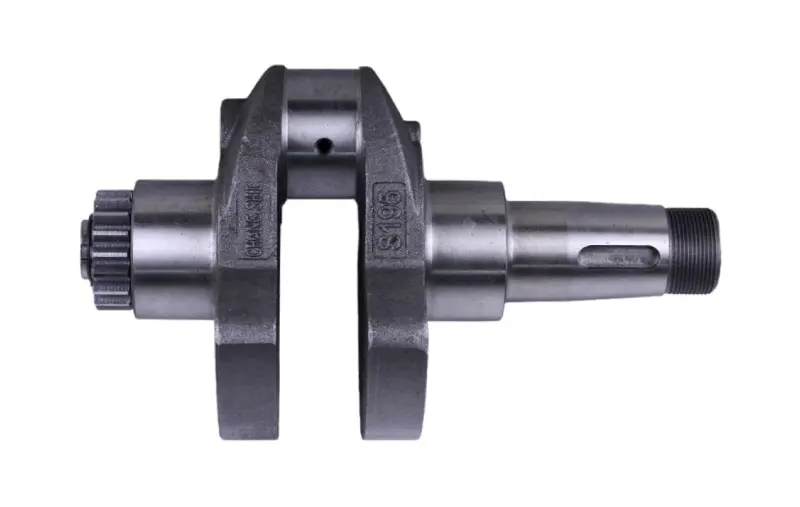

Позиция выполнена как голый коленвал с установленной на одном конце зубчатой шестерней. Такая конфигурация подходит для ремонта, при котором пригодные сопряжённые компоненты определяют после разборки и дефектовки двигателя. Вал имеет две массивные щеки с противовесами, обработанные цилиндрические посадочные поверхности и ступенчатые концы. На одном конце расположена шестерня, на другом — коническая посадочная часть со шпоночным пазом и наружной резьбой. При заказе важно отличать эту версию от коленвала без шестерни, вариантов другого типа и валов для соседних моделей двигателей.

Деталь рассматривают к замене при износе или повреждении коренных и шатунной шеек, появлении задиров, недопустимого биения, трещин, деформации щёк, разбитого шпоночного паза либо повреждённых резьбы и зубьев шестерни. Стук в нижней части двигателя, металлическая стружка в смазке или увеличенные зазоры требуют разборки и измерений: окончательное решение принимают по результатам дефектовки, поскольку похожие признаки могут быть связаны также с подшипниками, вкладышами и шатуном.

Что сверить перед покупкой

• Модель двигателя: обозначение должно соответствовать ZS1100 или ZH1100; название мотоблока само по себе не заменяет проверку двигателя.
• Общую геометрию: сравните длину, форму и расположение щёк, расстояние между ними, ступени и вылеты обоих концов со снятым валом.
• Посадочные поверхности: проверьте диаметры и ширину мест под опоры, шатун и другие сопрягаемые детали.
• Выходной конец: сопоставьте конус, шпоночный паз, наружную резьбу и длину резьбового участка.
• Шестерню: должны совпадать число и профиль зубьев, ширина венца, посадка и положение относительно щёк.
• Состав ремонта: заранее определите состояние шатуна, вкладышей, подшипников, крепежа и уплотнений, так как они не должны автоматически считаться частью исполнения «голый вал».

Подготовка и установка

Монтаж выполняют после очистки картера и проверки всех сопрягаемых деталей. Посадочные места, каналы подачи масла и поверхности трения должны быть чистыми; остатки абразива и металлической стружки после повреждения старого вала оставлять нельзя. Перед окончательной сборкой измеряют фактические зазоры, контролируют свободное вращение без заеданий, осевое положение, состояние шпонки и контакт зубьев шестерни. Изношенные опоры или вкладыши нельзя оставлять только ради установки нового коленвала: неправильный зазор способен быстро повредить обработанные шейки.

Сборку и затяжку резьбовых соединений выполняют по техническим требованиям конкретной модификации ZS/ZH 1100. После установки проверяют работу механизма вручную до запуска, восстанавливают штатную систему смазки и убеждаются, что сопряжённые детали движутся без закусывания. Тщательная сверка версии и полноценная дефектовка помогают использовать этот коленвал именно в подходящем двигателе и собрать ремонтный комплект без несовместимых компонентов.
